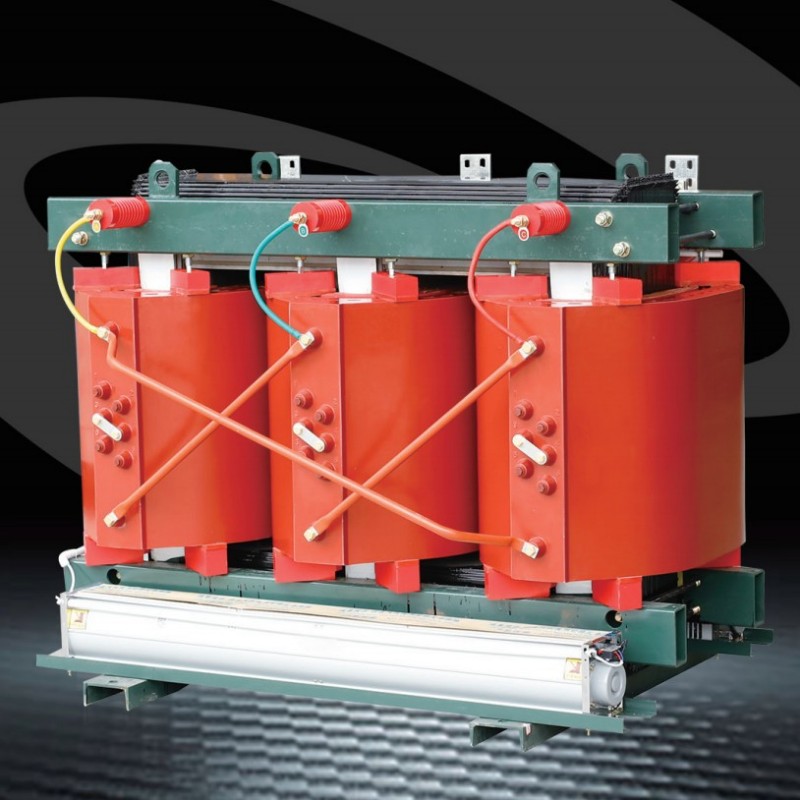

Hướng dẫn toàn diện về SC (B) 13--20-10KV Transform Dry-Type Transform

Không giống như truyền thốngMáy biến áp ngâm dầu, Máy biến áp loại khô loại SC (B) 13--20-10KV tận dụng công nghệ đúc nhựa Epoxy để xác định lại các tiêu chuẩn hiệu suất, làm cho nó trở thành một lựa chọn không thể thiếu cho cơ sở hạ tầng quan trọng và cài đặt đô thị.

Nhìn kỹ hơn vào mô hình: SC (B) 13--20-10KV

Trước khi khám phá các tính năng của nó, hãy để giải mã tên mô hình:

S: đại diện cho một máy biến áp ba pha ("S" là viết tắt của "ba pha" trong tiếng Trung).

C: Cho biết cách nhiệt nhựa đúc, công nghệ chính đảm bảo an toàn và độ bền của hỏa hoạn.

.

13: Số sê -ri thiết kế, phản ánh các lần lặp kỹ thuật nâng cao để cải thiện hiệu quả.

: Dung lượng định mức nằm trong khoảng từ 50 kVa đến 3150 kVA.

20-10kV: Mức điện áp bên điện áp cao.

Các điều kiện hoạt động cho các máy biến áp loại nhựa đúc SC (B) 13--20-10KV là gì?

● Cài đặt độ cao: Không vượt quá 1000m so với mực nước biển;

● Dạng sóng điện áp nguồn: Tương tự như sóng hình sin;

● Đối xứng của điện áp cung cấp năng lượng đa pha: Các điện áp cung cấp năng lượng được kết nối với máy biến áp đa pha phải xấp xỉ đối xứng;

● Nhiệt độ môi trường: nhiệt độ không khí tối đa +40 ° C; Nhiệt độ trung bình tối đa hàng ngày +30 ° C; Nhiệt độ trung bình hàng năm tối đa +20 ° C; Nhiệt độ không khí tối thiểu -25 ° C (áp dụng cho máy biến áp trong nhà).

Điều gì làm cho các bộ biến áp loại nhựa khô trở nên đặc biệt?

● Core

1. Lõi được xây dựng bằng các tấm thép silicon cuộn lạnh với độ thấm từ cao, định hướng hạt tuyệt vời và các khớp bước nghiêng 45 °. Lõi sử dụng cấu trúc tấm kéo ống vuông đặc biệt, với chân lõi liên kết với băng cách điện. Bề mặt lõi được phủ một loại nhựa đặc biệt để ngăn ngừa độ ẩm và rỉ sét, làm giảm hiệu quả các tổn thất không tải, dòng không tải và nhiễu lõi.

2.Safe, chống cháy và không có ô nhiễm, nó có thể được cài đặt trực tiếp tại trung tâm tải.

3. Miễn phí, dễ cài đặt và chi phí vận hành tổng thể thấp.

4. Khả năng chống ẩm cho phép hoạt động bình thường ở độ ẩm 100% và có thể được đưa trở lại hoạt động sau khi ngừng hoạt động mà không bị khô trước.

5. Mất mát, xả một phần thấp, tiếng ồn thấp và sự phân tán nhiệt mạnh đều được đảm bảo. Được trang bị một hệ thống kiểm soát bảo vệ nhiệt độ toàn diện, nó cung cấp sự đảm bảo đáng tin cậy cho hoạt động của máy biến áp an toàn. Độ tin cậy cao. Dựa trên các nghiên cứu hoạt động của các sản phẩm đã hoạt động, các chỉ số độ tin cậy của sản phẩm đã đạt đến các tiêu chuẩn chuyên nghiệp quốc tế.

● Cuộn dây lá

Cuộn dây điện áp thấp sử dụng một miếng giấy đồng duy nhất, cùng với lớp cách điện biến F của lớp F, vết thương trên một máy cuộn dây điện áp thấp chuyên dụng. Các cuộn giấy bạc giải quyết hiệu quả các vấn đề nổi bật về căng thẳng ngắn mạch, mất cân bằng quay đầu, tản nhiệt kém, lỗi góc xoắn quanh co và chất lượng hàn thủ công không ổn định liên quan đến các sản phẩm có dây điện cao, điện áp thấp. Công ty chúng tôi cũng sử dụng nhựa nhựa và bảo dưỡng để tạo ra một kết thúc chống ẩm và vết bẩn.

● Thiết bị kiểm soát nhiệt độ

Máy biến áp sử dụng nhiệt kế tín hiệu sê -ri BWDK. Cảm biến nhiệt độ được nhúng ở nửa trên của cuộn dây điện áp thấp, tự động phát hiện và hiển thị mức độ ẩm hoạt động của mỗi ba pha. Nó cũng có tính năng báo động nhiệt độ quá mức và các chức năng vấp ngã.

● Chuyển đổi điện áp

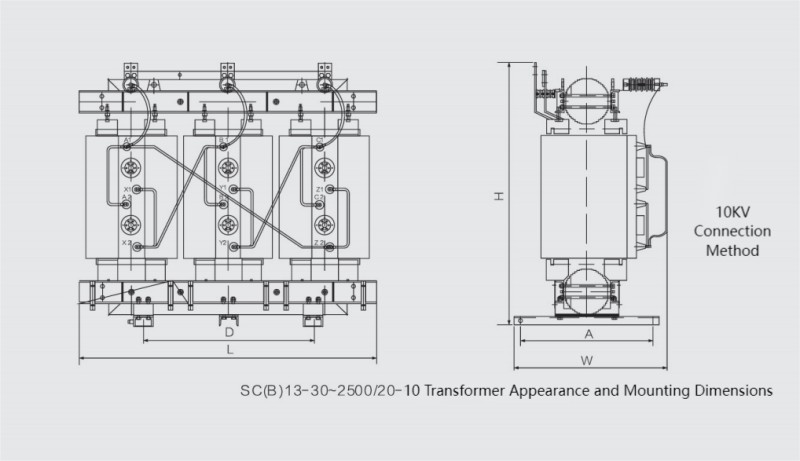

Đầu nối cho phép chuyển đổi điện áp giữa 10kV và 20kV ở các vị trí khác nhau, đáp ứng các yêu cầu của các hệ thống 10kV và 20kV, tương ứng.

Ai cần máy biến áp này?

An toàn là không thể thương lượng trong các hệ thống điện, đặc biệt là ở các khu vực có nguy cơ cao hoặc dân cư. Máy biến áp SC (B) 13--20-10KV được xây dựng để vượt trội về vấn đề này, với các tính năng giải quyết các mối nguy hiểm hỏa hoạn, độ ẩm và ổn định hoạt động. Nhựa Epoxy hoạt động chống cháy, không có ô nhiễm, vật liệu cách nhiệt của máy biến áp, vốn đã chống cháy. Nó không giải phóng các khí độc hại khi tiếp xúc với nhiệt độ cao và có thể chịu được quá nhiệt ngắn hạn mà không bắt lửa. Điều này làm cho máy biến áp trở nên lý tưởng cho các vị trí nhạy cảm với lửa như:

● Không gian ngầm: Tàu điện ngầm, mỏ và đường hầm.

● Tòa nhà công cộng: Trường học, bệnh viện và trung tâm thương mại.

● Các cơ sở quan trọng: Nhà máy điện, mỏ dầu và các tòa nhà cao tầng.

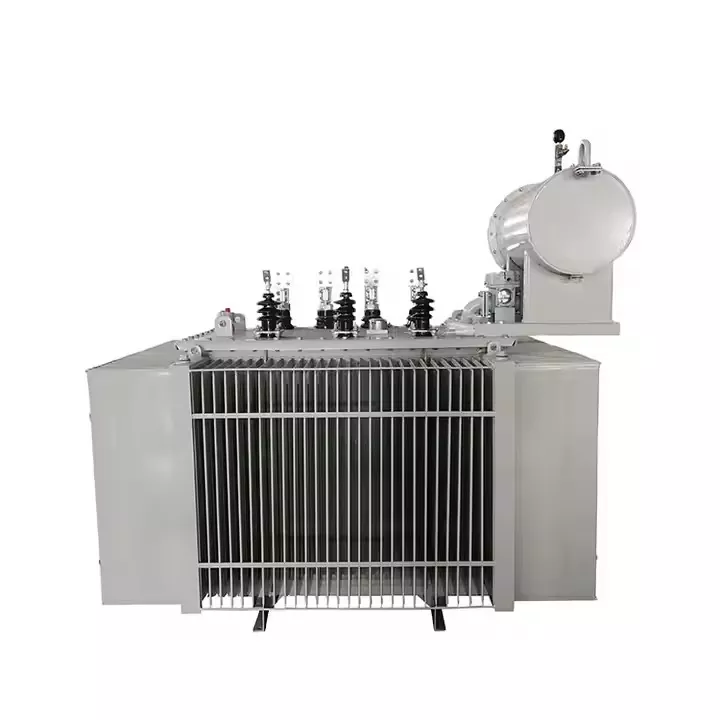

Không giống nhưMáy biến áp ngâm dầu, không có nguy cơ ô nhiễm đất hoặc nước từ rò rỉ liên kết với các tiêu chuẩn môi trường hiện đại.

Thông số kỹ thuật: Các số đằng sau hiệu suất

Để hiểu tính linh hoạt của Transformer, hãy để Lôi nhìn vào các tham số kỹ thuật chính của nó:
