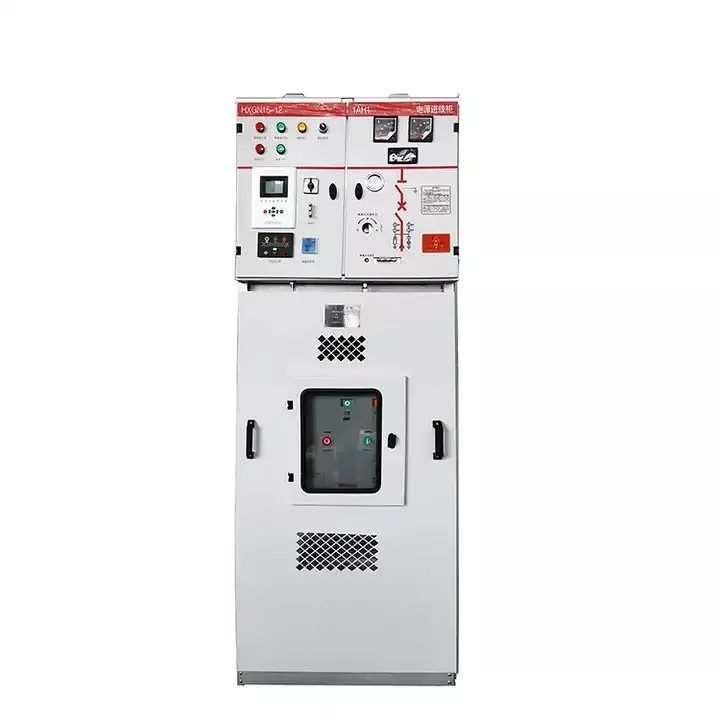

Thiết bị đóng cắt chính vòng điện áp cao 12KV Sf6

Với tư cách là nhà sản xuất và nhà cung cấp tại Trung Quốc, chúng tôi cung cấp Thiết bị đóng cắt thiết bị chính vòng điện áp cao 12KV Sf6 tùy chỉnh với chất lượng cao nhưng với giá rẻ cho các nhà bán buôn. cácRMU điện áp caocó tủ được bọc bằng kim loại với chỉ số bảo vệ cực cao, ngăn chặn hiệu quả độ ẩm bên ngoài xâm nhập vào tủ và từ đó kéo dài tuổi thọ của các bộ phận. Cấu trúc tổng thể được cố định, giúp người vận hành thuận tiện sử dụng đồng thời giảm thiểu nhu cầu bảo trì thường xuyên. Tủ gồm có nhiều phần, bao gồm ngăn thanh cái và ngăn kín cho thanh cái chính, ngăn thiết bị để lắp đặt rơle và cuối cùng là ngăn cáp chịu trách nhiệm kết nối cáp vào và cáp ra. Khoang kín được trang bị các công tắc cho các hoạt động như kết nối và cách ly, giúp người vận hành thân thiện với người sử dụng.

Thiết bị đóng cắt chính vòng điện áp cao 12KV Sf6 sử dụng lưu huỳnh hexafluoride để cách điện, có cấu trúc tương đối đơn giản và hiệu quả chi phí cao. Các thành phần bên trong tủ có thể được lựa chọn theo yêu cầu thực tế và có thể kết hợp các tủ để tạo thành một hệ thống mạng vòng nhiều mạch. Khối lượng tổng thể tương đối nhỏ gọn nên phù hợp với các khu công nghiệp, tổ hợp thương mại và các khu vực khác.

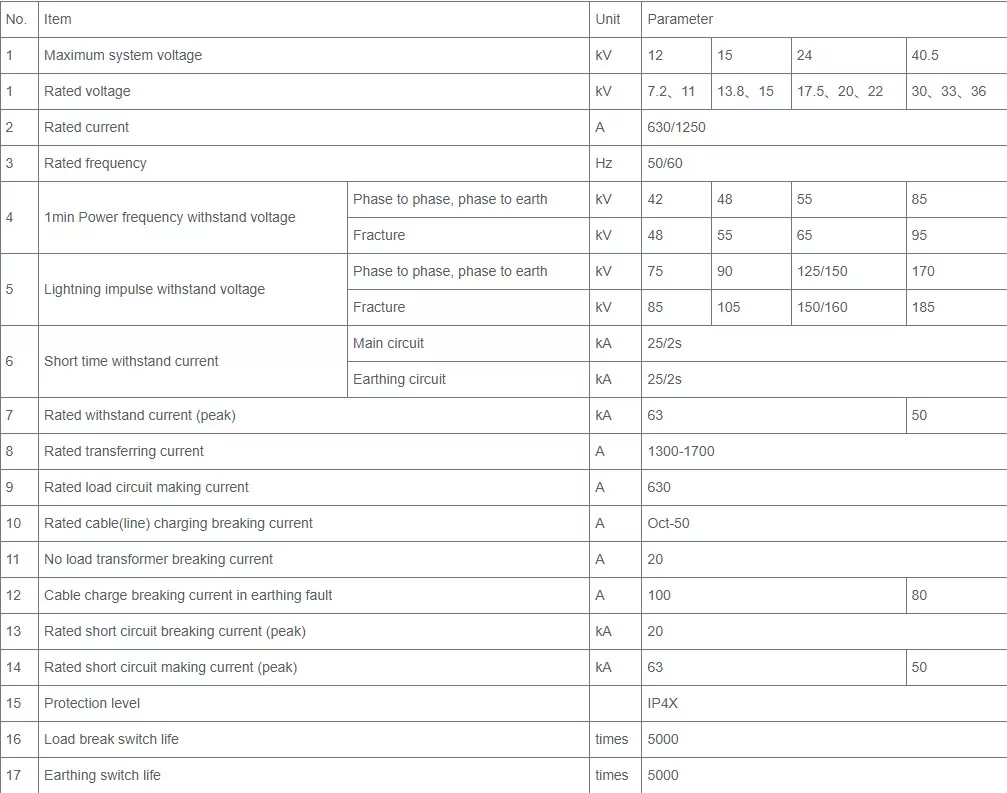

tham số

Môi trường hoạt động

1. Phạm vi nhiệt độ hoạt động bình thường là -40°C đến +55°C. Nếu nhiệt độ vượt quá phạm vi này, việc tùy chỉnh phải được thảo luận với LUGAO.

2. Độ ẩm tương đối bình thường phải nhỏ hơn 95%.

3. Độ cao hoạt động tiêu chuẩn dưới 4.000 mét.

4. Trong quá trình lắp đặt, tủ không được bị nghiêng; nó phải được đặt thẳng đứng và phần đế được san bằng.

5. Không được ngâm thiết bị đóng cắt trong nước thời gian dài.

6. Tránh xa các khu vực có khí hóa học ăn mòn hoặc có nguy cơ cháy nổ.

Đặc trưng

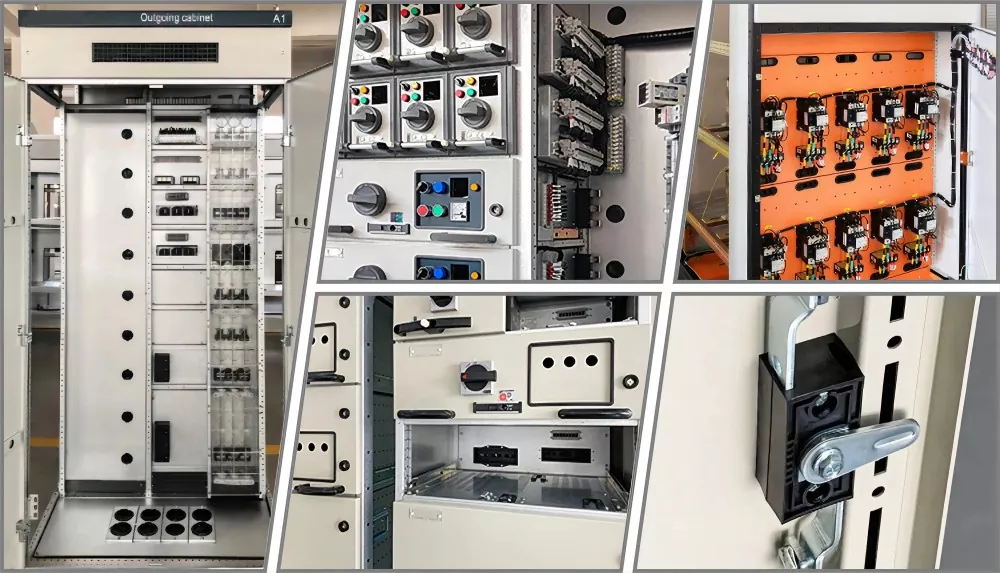

Vỏ, cửa ra vào và khoang trên của thiết bị trải qua lớp phủ phun chính xác, đảm bảo lớp hoàn thiện bảo vệ đồng nhất, bền bỉ giúp bảo vệ chống ăn mòn môi trường và mài mòn cơ học. Tất cả các tủ đều tích hợp một thanh cái nối đất chính được thiết kế để cho phép nối đất an toàn gần với khung cấu trúc của tủ. Các bộ phận kim loại—bao gồm công tắc nối đất và cơ cấu khóa liên động—được liên kết tỉ mỉ với thanh cái nối đất, trong khi các kết nối bện bằng đồng được sử dụng tại các khớp nối bắt vít để đảm bảo tính liên tục về điện và tiêu tán dòng điện sự cố.

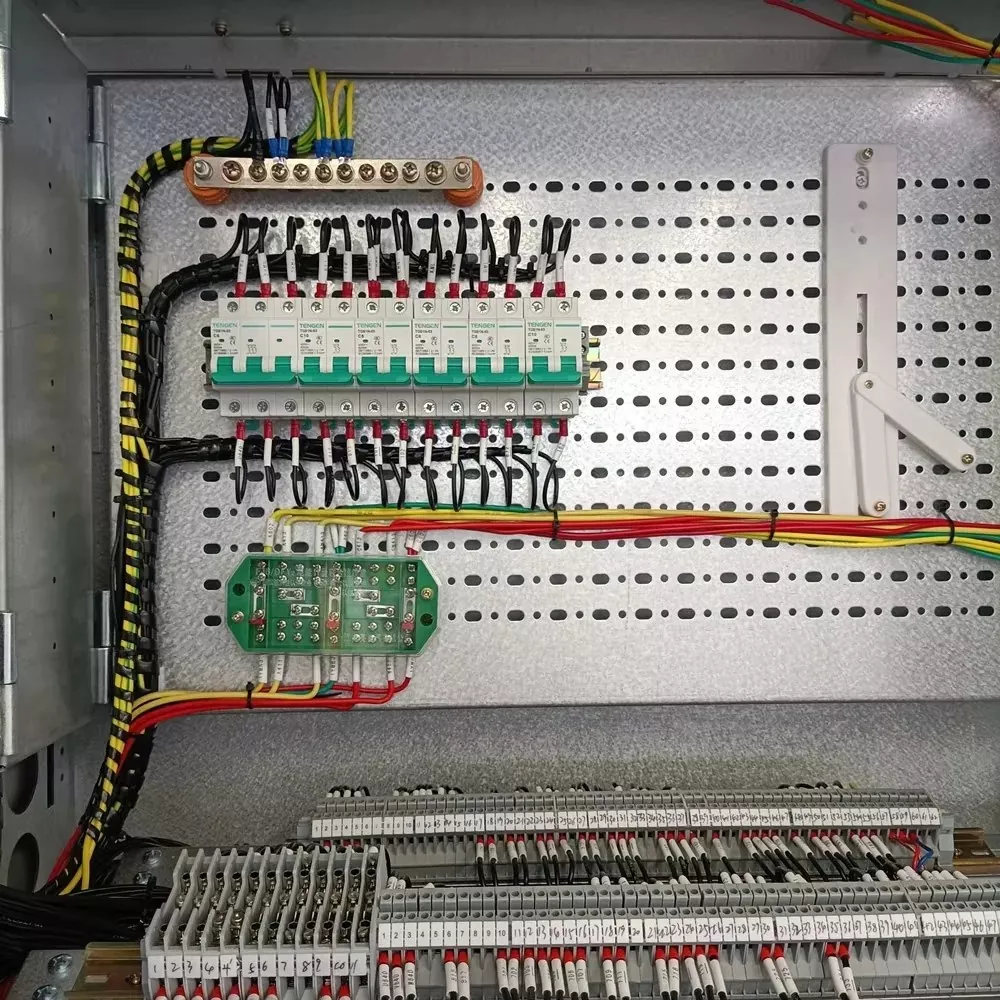

Để giảm thiểu rủi ro quá áp bên trong và liên quan đến hồ quang, bảng giảm áp được tích hợp một cách chiến lược vào cấu trúc phía sau của tủ, được thiết kế để điều chỉnh xả khí một cách an toàn trong các tình huống lỗi hiếm gặp. Ngăn thanh cái phía trên được cố định bằng vít chống giả mạo, cho phép truy cập bên ngoài dễ dàng để kết nối thanh cái trong quá trình lắp đặt hoặc bảo trì. Buồng thiết bị phụ trợ phía trên cung cấp các tùy chọn cấu hình linh hoạt, chứa các khối thiết bị đầu cuối, mô-đun điều khiển và các bộ phận khác. Bằng cách nâng cao ngăn phụ này, thiết kế tối ưu hóa không gian cho hệ thống bảo vệ rơle, nâng cao hiệu quả vận hành.

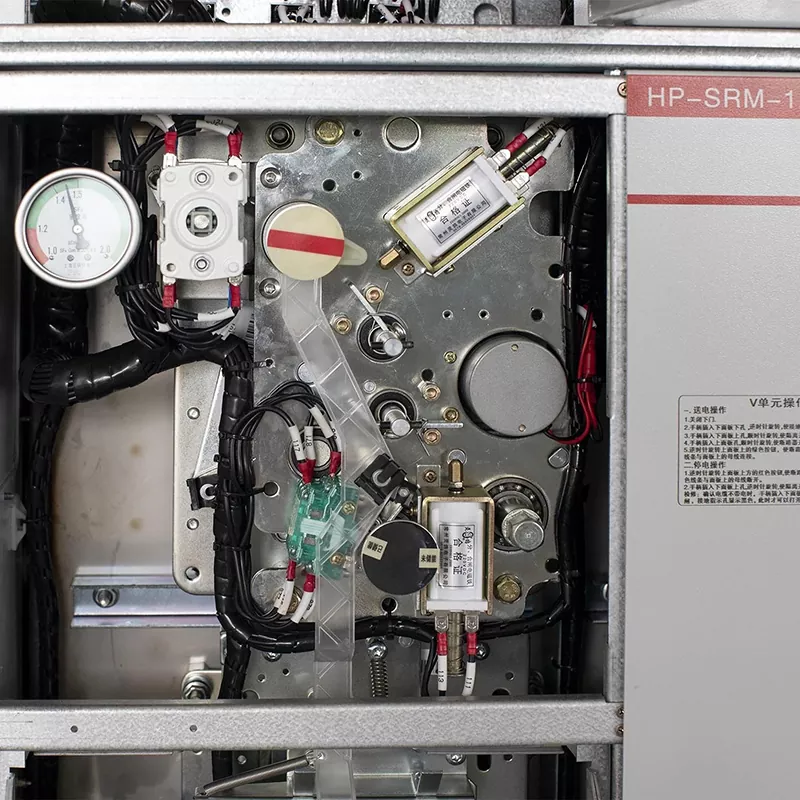

Đáng chú ý, dao cắt tải và dao nối đất có cơ chế khóa liên động theo mô-đun, trong khi dao nối đất và cửa ra vào sử dụng hệ thống khóa liên động tích cực. Thông qua trình tự vận hành được xác định—đóng cửa, gắn công tắc nối đất và kích hoạt công tắc ngắt tải—chức năng khóa liên động tự động sẽ đạt được. Logic tuần tự này giảm thiểu các lỗi vận hành, ngăn chặn truy cập trái phép trong quá trình vận hành trực tiếp và củng cố các giao thức an toàn hệ thống tổng thể, đảm bảo tuân thủ các tiêu chuẩn an toàn công nghiệp nghiêm ngặt.
