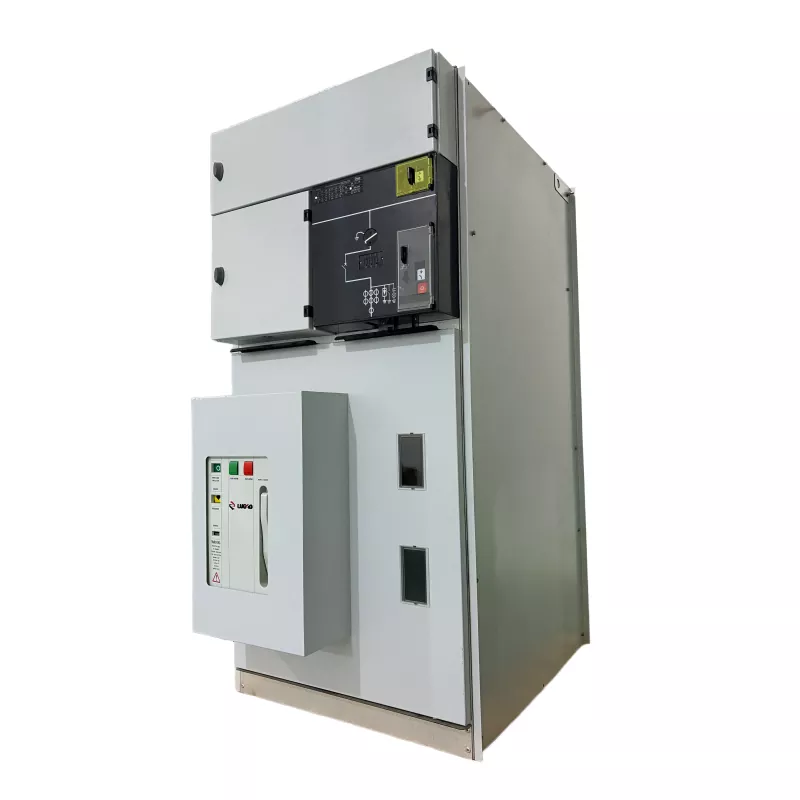

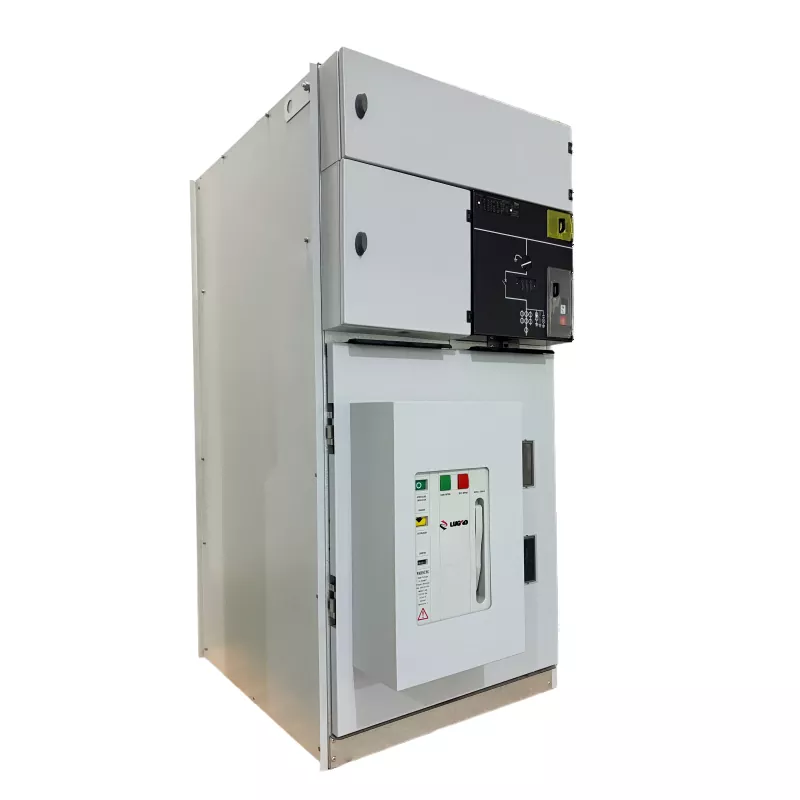

Bảng điều khiển thiết bị đóng cắt vòng cách điện bằng khí trong nhà với VCB

Với tư cách là nhà sản xuất chuyên nghiệp, chúng tôi mong muốn cung cấp cho bạn Bảng điều khiển thiết bị đóng cắt chính vòng cách điện bằng khí trong nhà chất lượng cao với VCB. Nó là một thiết bị phân phối trung thế nhỏ gọn được thiết kế để điều khiển, bảo vệ và chuyển mạch nguồn điện đáng tin cậy trong các mạng điện hiện đại. Nó tích hợp công nghệ ngắt mạch chân không (VCB) với cấu trúc thiết bị đóng cắt cách điện bằng khí, mang đến khả năng vận hành an toàn và hiệu quả trong môi trường trong nhà.

Loại nàythiết bị chính vòng (RMU)được sử dụng rộng rãi trong các hệ thống phân phối điện trung áp để kết nối, bảo vệ và cách ly các mạch điện. Với công nghệ cách nhiệt bằng khí kín và ngắt chân không, Tủ điện thiết bị đóng cắt mạch vòng cách điện bằng khí trong nhà với VCB mang đến hiệu suất dập hồ quang tuyệt vời, khả năng cách điện mạnh mẽ và yêu cầu bảo trì tối thiểu.

Thông số kỹ thuật chính

KHÔNG.	Mục		Đơn vị	Thông số
1	Điện áp định mức		kV	12	24	36	40.5
2	Xếp hạng hiện tại		A	630/1250
3	Tần số định mức		Hz	50/60
4	Điện áp chịu được tần số 1 phút	Tổng giá trị	kV	42	55	80	95
		Điểm dừng		48	65	95	110
5	Xung sét chịu được điện áp	Tổng giá trị	kV	75	125/150	170	95
		Điểm dừng		85	150/160	185	215
6	Xếp hạng thời gian ngắn chịu được hiện tại	Mạch chính	kA	25/2 giây
		Mạch nối đất		25/2 giây
7	Xếp hạng đỉnh chịu được hiện tại		kA	63			50
8	Dòng chuyển định mức		A	1300~1700
9	Dòng điện đóng tải định mức		A	630
10	Dòng điện sạc cáp định mức		A	50/10
11	Dòng điện cắt máy biến áp không tải		A	20
12	Hiện tại đứt cáp sạc đất		A	100			80
13	Dòng điện cắt ngắn mạch định mức		kA	20
14	Dòng điện đóng ngắn mạch định mức		kA	63			50
15	Lớp bảo vệ			IP3X
16	Tải cuộc sống chuyển đổi		Thời gian	5000
17	Tuổi thọ công tắc nối đất		Thời gian	5000

Thông số kỹ thuật

Thông số điện chính

• Điện áp định mức: 12kV / 24kV / 36kV
• Tần số định mức: 50Hz / 60Hz
• Dòng điện định mức: 630A – 1250A
• Dòng điện ngắn mạch: Lên tới 25kA
• Tần số nguồn chịu được điện áp: ≥ 42kV
• Điện áp chịu xung sét: ≥ 75kV

Đặc điểm kết cấu

• Thiết kế thiết bị đóng cắt nhỏ gọn cách điện bằng khí
• Bộ ngắt mạch chân không tích hợp (VCB)
• Cấu trúc bể kín hoàn toàn cho độ tin cậy cao
• Cấu hình mô-đun để phân phối điện linh hoạt
• Thích hợp cho việc lắp đặt trong nhà

Ứng dụng

cácBảng điều khiển thiết bị đóng cắt vòng cách điện bằng khí trong nhà với VCBđược áp dụng rộng rãi trong các mạng phân phối trung áp, nơi cần có sự chuyển mạch và bảo vệ đáng tin cậy.

• Mạng lưới phân phối điện đô thị
• Hệ thống cung cấp điện công nghiệp
• Tòa nhà thương mại và cộng đồng dân cư
• Cơ sở hạ tầng đường sắt và giao thông
• Công nghiệp khai thác mỏ và luyện kim
• Dự án truyền tải và phân phối điện
• Kết nối lưới năng lượng tái tạo

Các tính năng chính

• Thiết kế máy cắt chân không kín– CáiBảng điều khiển thiết bị đóng cắt vòng cách điện bằng khí trong nhà với VCBsử dụng cầu dao chân không kín được lắp đặt trong buồng khí bằng thép không gỉ. Thiết kế này giúp loại bỏ hồ quang trong mạch chính và đảm bảo tuổi thọ điện lâu dài với độ tin cậy cách điện cao.
• Cấu trúc hoàn toàn kín và không cần bảo trì– Tất cả các bộ phận điện áp cao như thanh cái, công tắc ngắt kết nối, VCB và máy biến dòng đều được đặt bên trong bình khí kín, bảo vệ chúng khỏi bụi, độ ẩm và ô nhiễm bên ngoài.
• Cấu trúc nhỏ gọn– Thiết kế tích hợp giúp giảm đáng kể không gian lắp đặt, lý tưởng cho các trạm biến áp trong nhà, trạm biến áp đúc sẵn và các dự án có không gian phòng điện hạn chế.
• An toàn vận hành cao– Được trang bị hệ thống khóa liên động cơ học năm bằng chứng và kênh giảm áp định hướng để ngăn ngừa hoạt động sai và đảm bảo vận hành hệ thống an toàn.
• Khả năng tương thích phân phối thông minh– Giao diện dành riêng cho vận hành điện và tự động hóa cho phép dễ dàng tích hợp vào mạng phân phối điện thông minh hiện đại, được hỗ trợ bởi các tiêu chuẩn sản xuất đáng tin cậy và kiểm soát chất lượng nghiêm ngặt của Lugao.

Tại sao chọn Lugao

• Nhà sản xuất chuyên nghiệp – Lugao điệnchuyên về thiết bị truyền tải và phân phối điện cao thế và trung thế.

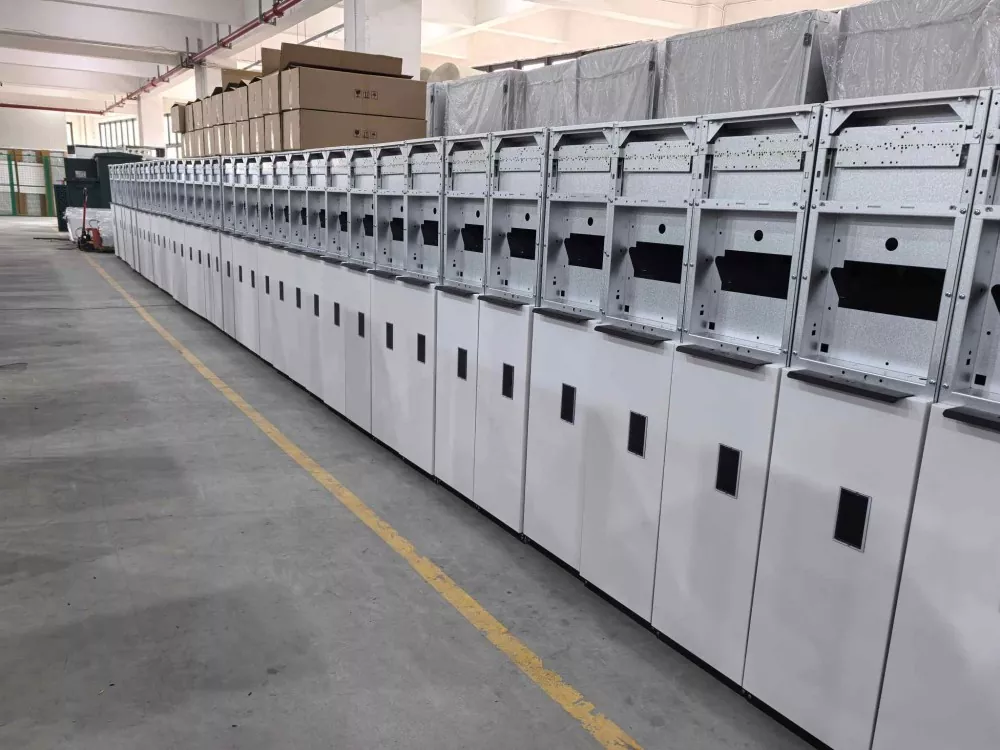

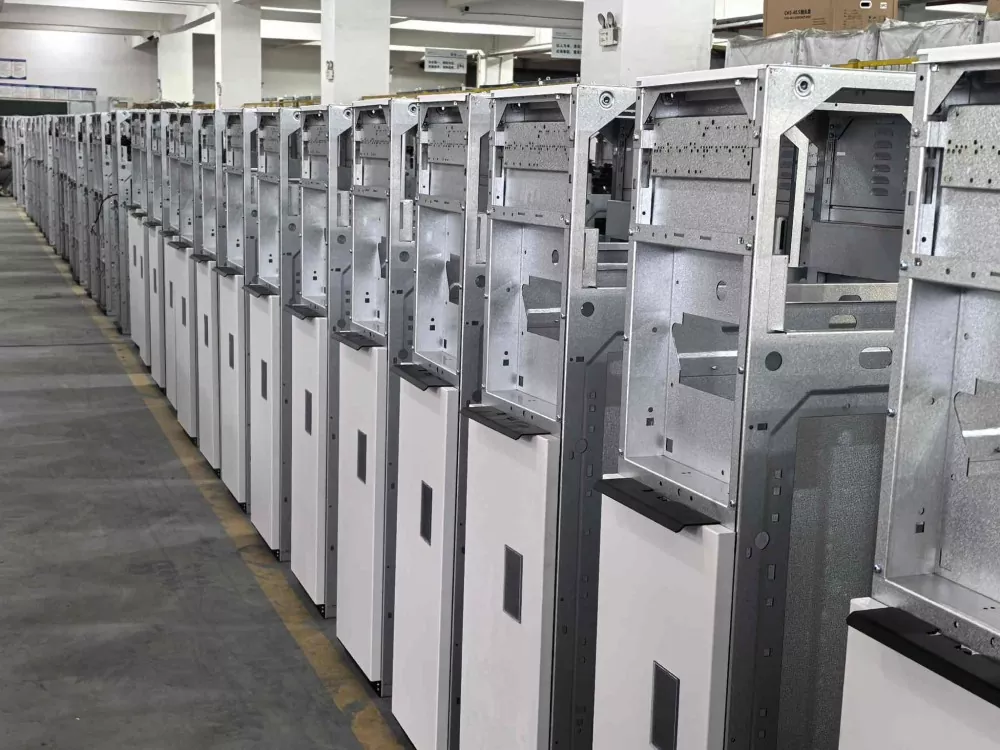

• Công nghệ sản xuất tiên tiến– Quy trình sản xuất chính xác và hệ thống kiểm tra toàn diện đảm bảo độ tin cậy của sản phẩm.
• Kiểm soát chất lượng nghiêm ngặt– Tủ điện tổng đài vòng cách điện bằng khí trong nhà của VCB tuân thủ các tiêu chuẩn quốc tế, bao gồmChứng nhận ISO 9001, SGS, CCC và CE.
• Kinh nghiệm trong ngành– Nhiều năm kinh nghiệm về Máy biến áp loại khô, Máy biến áp ngâm dầu và thiết bị phân phối điện.
• Ứng dụng toàn cầu– Giải pháp Lugao được sử dụng rộng rãi trong các dự án lưới điện, công nghiệp, giao thông và cơ sở hạ tầng trên toàn thế giới.
• Hỗ trợ kỹ thuật– Đội ngũ dịch vụ chuyên nghiệp cung cấp hướng dẫn kỹ thuật và hỗ trợ lâu dài cho khách hàng toàn cầu.

Câu hỏi thường gặp

1. Chức năng chính của Tủ điện thiết bị đóng cắt vòng cách điện bằng khí trong nhà với VCB là gì?

cácBảng điều khiển thiết bị đóng cắt vòng cách điện bằng khí trong nhà với VCBđược thiết kế cho hệ thống phân phối điện trung áp. Nó cung cấp khả năng chuyển mạch, bảo vệ và cách ly đáng tin cậy các mạch điện, đảm bảo cung cấp điện ổn định và vận hành an toàn trong lưới điện đô thị, cơ sở công nghiệp và trạm biến áp.

2. Ưu điểm của việc sử dụng cầu dao chân không (VCB) trong RMU là gì?

Máy cắt chân không có khả năng dập hồ quang tuyệt vời, tuổi thọ điện dài và yêu cầu bảo trì tối thiểu. Khi được tích hợp vào cấu trúc RMU cách điện bằng khí, nó sẽ cải thiện độ tin cậy chuyển mạch, an toàn vận hành và độ bền tổng thể của thiết bị.

3. Bảng điều khiển thiết bị đóng cắt chính vòng cách điện bằng khí trong nhà Lugao với VCB thường được lắp đặt ở đâu?

Nó được lắp đặt rộng rãi trong các môi trường phân phối điện trong nhà như trạm biến áp nhỏ gọn, nhà máy công nghiệp, tòa nhà thương mại, cộng đồng dân cư, đường sắt và hệ thống phân phối năng lượng tái tạo, nơi yêu cầu hiệu quả không gian và độ tin cậy cao.

4. Tại sao nên chọn Lugao để cách nhiệt bằng gasThiết bị đóng cắt RMU?

Lugao cung cấp thiết bị phân phối điện đáng tin cậy được hỗ trợ bởi công nghệ sản xuất tiên tiến, kiểm soát chất lượng nghiêm ngặt và các chứng chỉ quốc tế bao gồm ISO9001, SGS, CCC và CE. Với chuyên môn vững chắc về máy biến áp và thiết bị điện, Lugao mang lại hiệu suất ổn định, tuổi thọ lâu dài và hỗ trợ kỹ thuật chuyên nghiệp cho các dự án cơ sở hạ tầng điện toàn cầu.
