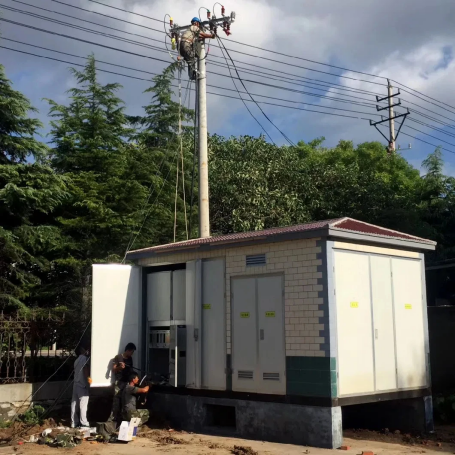

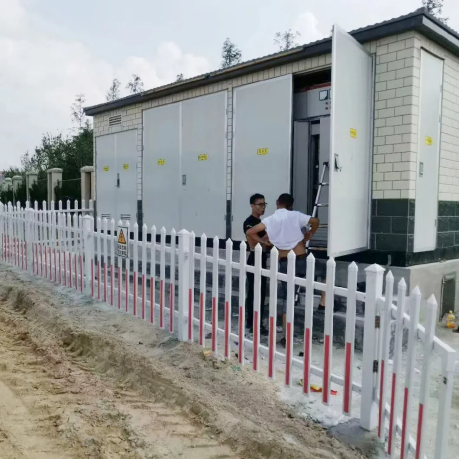

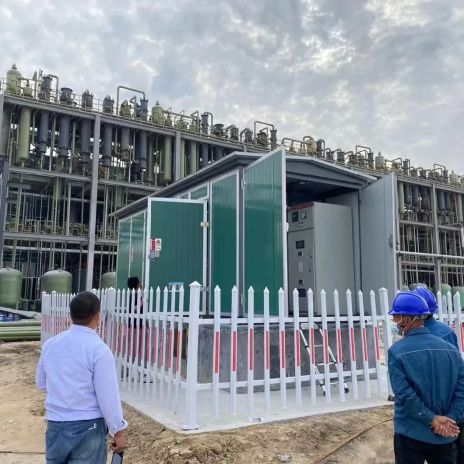

Trạm biến áp kiểu hộp (được viết tắt là trạm biến áp kiểu hộp) phù hợp cho các khu dân cư, các trạm biến áp công cộng đô thị, khu vực trung tâm nhộn nhịp, nguồn cung cấp năng lượng xây dựng, v.v ... Đây là một loại thiết bị đóng cắt điện áp cao, máy biến áp, thiết bị điện áp, thiết bị ứng dụng.
1trạm biến áp kiểu hộpShell phải có năm chức năng bảo vệ theo các yêu cầu tiêu chuẩn, bao gồm bảo vệ nắng, bảo vệ mưa, bảo vệ bụi, bảo vệ rỉ sét và phòng ngừa động vật nhỏ (như rắn). Vật liệu vỏ có thể là tấm thép không gỉ, tấm thép cán lạnh, tấm hợp kim nhôm, tấm thép màu và tấm xi măng. Cơ thể hộp bao gồm ba phần: cơ sở, vỏ và nắp trên. Cơ sở thường được hàn hoặc cố định bằng bu lông bằng thép kênh, thép góc, thép phẳng, tấm thép, v.v .; Để đáp ứng nhu cầu thông gió, tản nhiệt và các đường đầu vào và đầu ra, các lỗ dải và lỗ tròn được mở tại các vị trí tương ứng. Vỏ hộp và nắp trên có thể được uốn cong, hàn hoặc kết nối với ốc vít, bản lề và các phụ kiện đặc biệt liên quan bằng thép kênh, thép góc, tấm thép, tấm hợp kim nhôm, tấm thép màu, tấm xi măng, vv Thiết kế, hầu hết các nhà thiết kế không còn sử dụng phương pháp lấp đầy vỏ bằng chất độn cách điện, bởi vì mặc dù nó có thể ngăn ngừa phơi nắng, nó vẫn cản trở sự phân tán nhiệt của máy biến áp. Do đó, ngoài việc giữ lại các lỗ trong vỏ, khu vực tản nhiệt được tăng lên và sự đối lưu không khí được tăng cường để làm tiêu tan nhiệt, đồng thời giảm chi phí sản xuất.
2. Thiết bị phân phối điện áp cao của biến áp hộp được chia thành hai loại: loại thiết bị đầu cuối và loại mạng vòng theo chế độ dòng đến; Về hướng đường đến, nó có thể được chia thành các đường đến trên đầu từ đầu hộp (chủ yếu được sử dụng trong các máy biến áp hộp truyền thống) và các đường đến và đi ngầm bằng cách sử dụng các rãnh cáp điện áp cao (thường được sử dụng trong các thiết kế hiện đại). Có nhiều công tắc tải sê-ri SF6 với khí SF6 như môi trường dập tắt hồ quang, nhưng chi phí cao hơn các công tắc tải điện áp cao FN12 Series. Loại công tắc này có các cấu trúc khác nhau, bao gồm cả cầu chì, không có cầu chì, công tắc nối đất, v.v., và thường được trang bị màn hình trực tiếp. Cơ chế vận hành chủ yếu là thủ công và điện. Thiết bị bảo vệ chuyển đổi với cầu chì có thể tự động bị cắt khi mạch bị ngắn mạch. Ngoài ra còn có các công tắc chân không có chân không như môi trường dập tắt hồ quang, có thể được sử dụng một mình, với cầu chì hoặc nối tiếp với các công tắc tải sê -ri SF6, nhưng nó sẽ làm tăng chi phí. Người dùng không cần sử dụng chúng theo cách này nếu họ không có yêu cầu đặc biệt. Nếu người dùng có các yêu cầu đo điện áp cao, thiết bị phân phối điện áp cao của máy biến áp kiểu hộp cũng phải được trang bị tủ đo điện áp cao và cấu trúc của nó thường bao gồm CT, PT, đo đo, điều khiển từ xa và thiết bị từ xa. Tuy nhiên, đo lường của trạm biến áp loại hộp phải dựa trên phía điện áp thấp, có thể cải thiện độ tin cậy của cung cấp năng lượng và giảm các yếu tố không ổn định. Mất máy biến áp có thể được chuyển đổi thành điện tích do người dùng chịu.
3Máy biến áp kiểu hộpđược trang bị một phòng máy biến áp độc lập, chủ yếu bao gồm một máy biến áp, hệ thống điều khiển nhiệt độ tự động, ánh sáng và bảo vệ an toàn. Máy biến áp sẽ phát ra rất nhiều nhiệt khi nó đang chạy, vì vậy các vấn đề tản nhiệt và thông gió là điểm chính của thiết kế máy biến áp hộp. Nhiệt được tạo ra bởi hoạt động của máy biến áp sẽ tăng nhiệt độ trong nhà, đặc biệt là khi nhiệt độ môi trường cao. Thông gió tự nhiên một mình thường không thể đảm bảo hoạt động đáng tin cậy và an toàn. Ngoài việc sử dụng thông gió tự nhiên cho công suất nhỏ, việc bảo vệ đo nhiệt độ thường được thiết kế và các biện pháp xả cưỡng bức được sử dụng để giải quyết vấn đề. Hệ thống chủ yếu bao gồm một thiết bị đo có thể đo nhiệt độ phòng và nhiệt độ dầu của máy biến áp và điều khiển đầu vào quạt xả theo phạm vi đặt thông qua các mạch điều khiển thủ công và tự động. Máy biến áp có thể được chọn làm tiêu xạ dầu hoặc kiểu khô. Bởi vì loại khô đắt tiền, người dùng thường thích loại ngâm dầu để giảm chi phí mà không cần yêu cầu đặc biệt. Công suất thường là 100-1250kva và tối đa không vượt quá 1600kVA.
4. Phòng điện áp thấp của máy biến áp hộp có các cấu trúc thiết kế khác nhau theo các dịp sử dụng khác nhau của các doanh nghiệp công nghiệp và khai thác hoặc khu dân cư. Các máy biến áp hộp được sử dụng trong các doanh nghiệp công nghiệp và khai thác nên được thiết kế riêng để cung cấp năng lượng và cung cấp năng lượng chiếu sáng. Khi đo điện áp thấp, Cục cung cấp năng lượng yêu cầu đo điện chiếu sáng riêng vì giá điện của điện chiếu sáng cao hơn điện điện. Trạm biến áp được sử dụng trong khu dân cư không cần phải xem xét vấn đề điện. Số lượng các tuyến đầu ra trong phòng điện áp thấp thay đổi tùy theo công suất của máy biến áp và nhu cầu của người dùng. Nếu công suất nhỏ và nhu cầu nhỏ, có thể đặt ra ít tuyến đường hơn; Nếu công suất lớn và nhu cầu cao, nhiều tuyến đường có thể được đặt ra. Nó cũng có thể được đặt ra trong một định dạng hoạt động hành lang.
