Phân phối điện đáng tin cậy, nhanh chóng và an toàn là điều kiện tiên quyết cho tăng trưởng kinh tế và tiến bộ xã hội. Trên khắp cơ sở hạ tầng đô thị, cơ sở công nghiệp, dự án năng lượng tái tạo và triển khai nguồn điện khẩn cấp, các kỹ sư và nhà phát triển dự án ngày càng yêu cầu các giải pháp phân phối giúp giảm thời gian xây dựng dân dụng, giảm tổng rủi ro của dự án và duy trì mức độ an toàn vận hành cao nhất.
Trạm biến áp kiểu hộp — còn được gọi là trạm biến áp nhỏ gọn hoặc trạm biến áp đúc sẵn — đáp ứng nhu cầu này bằng một thiết bị được thử nghiệm trước, lắp ráp tại nhà máy, tích hợp thiết bị đóng cắt trung áp (MV), máy biến áp phân phối và thiết bị phân phối điện áp thấp (LV) trong một vỏ bọc chịu được thời tiết duy nhất. Loại bỏ nhu cầu xây dựng trạm biến áp thông thường, trạm biến áp dạng hộp có thể được lắp đặt trên tấm đã chuẩn bị sẵn, cấp điện và đưa vào sử dụng trong một khoảng thời gian ngắn so với các phương pháp truyền thống.
Công ty TNHH Điện lực Lugao là chuyên gia hàng đầu tại Trung Quốc về trạm biến áp kiểu hộp, cung cấp cả sản phẩm Loại Châu Âu (tiêu chuẩn IEC) và Loại Mỹ (tiêu chuẩn ANSI/IEEE). Mô hình sản xuất trực tiếp tại nhà máy, tuân thủ nhiều tiêu chuẩn và khả năng kỹ thuật tùy chỉnh mạnh mẽ khiến công ty trở thành đối tác bán buôn và OEM đáng tin cậy cho các nhà thầu EPC, tiện ích, nhà phát triển công nghiệp và chủ dự án năng lượng tái tạo trên toàn thế giới.
Sách trắng này cung cấp phân tích thương mại và kỹ thuật toàn diện về trạm biến áp kiểu hộp: phân loại sản phẩm, nguyên tắc kỹ thuật, tiêu chuẩn hiệu suất, hướng dẫn ứng dụng, tuân thủ tiêu chuẩn và phương pháp quyết định mua sắm. Nó được thiết kế như một tài liệu tham khảo cho các kỹ sư điện, người quản lý dự án, chuyên gia mua sắm và những người ra quyết định kỹ thuật.
Tiêu thụ điện toàn cầu được dự đoán sẽ tăng ở mức 2,4–3,1% hàng năm cho đến năm 2035, do mở rộng công nghiệp, tăng dân số đô thị, sử dụng xe điện và tích hợp các nguồn năng lượng tái tạo phân tán. Các phương pháp xây dựng trạm biến áp thông thường - đòi hỏi kết cấu dân dụng cố định, thời gian cấp phép kéo dài và đội lắp đặt lớn - ngày càng không tương thích với tốc độ và tính linh hoạt mà việc thực hiện dự án hiện đại yêu cầu.
Trong khi đó, kỳ vọng về độ an toàn và độ tin cậy từ các công ty tiện ích và cơ quan quản lý tiếp tục tăng lên. Các sự kiện như hỏng hóc thiết bị do bảo vệ môi trường không đầy đủ, sự cố phóng điện hồ quang từ các bộ phận mang điện tiếp xúc và ô nhiễm dầu từ thiết bị cũ đều đang thúc đẩy sự chuyển đổi sang các kiến trúc phân phối khép kín, được thử nghiệm tại nhà máy và tích hợp hơn.
Thị trường trạm biến áp kiểu hộp/nhỏ gọn toàn cầu được định giá khoảng 13,5 tỷ USD vào năm 2023 và dự kiến sẽ tăng trưởng với tốc độ CAGR là 7,2–8,5% cho đến năm 2030. Các hướng tăng trưởng chính bao gồm:
| Vùng đất | Giá trị năm 2023 | Dự báo năm 2030 | CAGR | Trình điều khiển chính |
|---|---|---|---|---|
| Châu Á - Thái Bình Dương | 5,4 tỷ USD | 9,8 tỷ USD | 8,9% | Công nghiệp hóa, RE |
| Châu Âu | 3,1 tỷ USD | 5,1 tỷ USD | 7,4% | Hiện đại hóa lưới điện |
| Bắc Mỹ | 2,6 tỷ USD | 4,2 tỷ USD | 7,1% | Thay thế cơ sở hạ tầng lão hóa |
| MEA & Mỹ Latinh | 2,4 tỷ USD | 4,5 tỷ USD | 9,4% | Chương trình điện khí hóa |
Bảng 1 - Thị trường trạm biến áp loại hộp toàn cầu theo khu vực, 2023–2030
A Trạm biến áp kiểu hộp(còn gọi là trạm biến áp nhỏ gọn, trạm biến áp đúc sẵn hoặc trạm biến áp trọn gói) là thiết bị phân phối điện được lắp ráp hoàn chỉnh tại nhà máy, được thử nghiệm trước, tích hợp ba thành phần chức năng trong một vỏ bọc chịu được thời tiết:
Lắp ráp tại nhà máy đảm bảo rằng hệ thống cáp bên trong, kết nối thanh cái, cài đặt rơle bảo vệ và giao diện giữa các thành phần được hoàn thiện, kiểm tra và xác minh trước khi giao hàng. Công việc tại chỗ được giảm xuống còn việc chuẩn bị nền móng dân dụng, đầu cuối cáp MV/LV, nối đất và cấp điện.
Các trạm biến áp kiểu hộp được phân loại rộng rãi thành hai nhóm thiết kế, phản ánh các truyền thống kỹ thuật khác nhau và các ưu tiên tiêu chuẩn khu vực:
| Kích thước | Loại Châu Âu | Loại Mỹ |
|---|---|---|
| Tiêu chuẩn | IEC 62271, IEC 60076-11 | Dòng ANSI/IEEE C57, C37 |
| Chuyển mạch MV | Thiết bị đóng cắt chân không CB hoặc SF₆ | Cầu chì + Công tắc ngắt tải (LBS) |
| Máy biến áp | Loại khô (ưu tiên) hoặc ngâm trong dầu | Ngâm trong dầu (tiêu chuẩn) |
| Khu vực mục tiêu | Châu Âu, Trung Quốc, Trung Đông, Châu Á - Thái Bình Dương, Châu Phi | Bắc Mỹ, Mỹ Latinh, một phần châu Á và châu Phi |
Bảng 2 - Loại Châu Âu và Châu Mỹ: Phân loại cấp cao nhất
Trạm biến áp kiểu hộp Châu Âu sử dụng bố cục ba ngăn mô-đun bên trong vỏ bọc bằng thép không gỉ hoặc mạ kẽm nhúng nóng. Ba ngăn - thiết bị đóng cắt MV, máy biến áp và phân phối LV - được ngăn cách vật lý bằng các vách ngăn bên trong, giúp ngăn chặn sự cố hồ quang và cho phép truy cập độc lập để bảo trì mà không cần ngắt điện các phần lân cận.

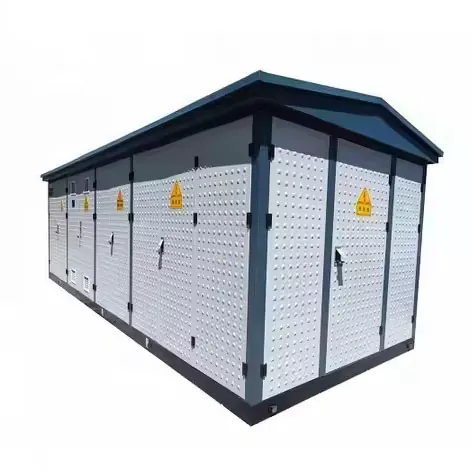

Hình 1 - Trạm biến áp kiểu hộp châu Âu
Khoang MV có thể chứa Thiết bị chính dạng vòng (RMU) hoặc các bảng MV riêng lẻ tùy thuộc vào cấu trúc liên kết nguồn (bộ cấp hướng tâm hoặc bộ cấp vòng). Hai công nghệ thiết bị đóng cắt chính được sử dụng:
| Công nghệ | Sự miêu tả |
|---|---|
| Máy cắt chân không (VCB) | Ngắt sự cố và dòng tải trong chai ngắt chân không. Cung cấp độ bền cao (hơn 10.000 chu kỳ vận hành), khắc phục sự cố nhanh (<50 ms) và không chứa SF₆ — ngày càng được ưa chuộng theo các quy định về môi trường. |
| Thiết bị đóng cắt cách điện bằng khí SF₆ (GIS) | Sử dụng khí lưu huỳnh hexafluoride để dập tắt hồ quang và cách nhiệt. Cực kỳ nhỏ gọn và có độ tin cậy cao. Lưu ý: SF₆ là một loại khí nhà kính mạnh (GWP ~23.500) và việc sử dụng nó phải tuân theo các quy định thắt chặt về môi trường ở EU và các nơi khác. |
| Thiết bị chính dạng vòng (RMU) | Thiết bị chuyển mạch cách điện bằng khí (SF₆ hoặc chân không) được đóng kín tại nhà máy kết hợp công tắc ngắt tải và cầu chì bảo vệ trong một bộ phận vỏ kim loại nhỏ gọn. Lý tưởng cho mạng lưới phân phối trung chuyển vòng. |
Thiết bị đóng cắt trung thế cung cấp tất cả các chức năng bảo vệ cần thiết: quá dòng (ANSI 51), chạm đất (ANSI 51N/67N) và bảo vệ vi sai nếu được chỉ định. Tuân thủ IEC 62271-200 đảm bảo phân loại lỗi hồ quang (IAC - Phân loại hồ quang bên trong) để bảo vệ con người.
Khoang máy biến áp của trạm biến áp kiểu Châu Âu thường chứa máy biến áp loại khô bằng nhựa đúc (sê-ri SCB), mặc dù các bộ phận ngâm trong dầu cũng được sử dụng. Ưu tiên sử dụng loại khô trong các trạm biến áp kiểu Châu Âu phù hợp với các lợi thế về an toàn cháy nổ quan trọng đối với việc lắp đặt trong đô thị, thương mại và trong nhà. Đặc điểm chính:
Ngăn LV chứa bảng phân phối LV chính với các cầu dao vỏ đúc (MCCB) hoặc cầu dao không khí kiểu mở (ACB) trên các bộ cấp nguồn ra, đo năng lượng, tụ điện hiệu chỉnh hệ số công suất (tùy chọn) và các giao diện để giám sát từ xa và tích hợp SCADA. Hệ thống thanh cái có kích thước phù hợp với dòng điện định mức với mức chịu đựng ngắn mạch thích hợp theo tiêu chuẩn IEC 61439.
| tham số | Phạm vi đặc điểm kỹ thuật |
|---|---|
| Công suất định mức | 100 kVA – 2.500 kVA (tiêu chuẩn); đặc biệt đến 6.300 kVA |
| Lớp điện áp MV | 6kV, 10kV, 20kV, 35kV |
| Điện áp đầu ra LV | 0,4 kV (3P+N), có sẵn tùy chỉnh |
| Thiết bị chuyển mạch MV | Chân không CB / SF₆ RMU / Công tắc ngắt tải |
| Loại máy biến áp | Nhựa đúc loại khô (ưu tiên) hoặc ngâm trong dầu |
| Đánh giá ngắn mạch | 16 kA / 20 kA / 25 kA (1 giây) — theo tiêu chuẩn IEC 62271 |
| Lớp bảo vệ | Tiêu chuẩn IP33D; IP44 / IP54 với vỏ bọc nâng cao |
| Nhiệt độ môi trường xung quanh | Tiêu chuẩn –25 °C đến +40 °C; –40 °C có sẵn phiên bản Bắc cực |
| Độ cao | Tiêu chuẩn lên tới 1.000 m; phiên bản giảm giá trị lên tới 4.000 m |
| Tiêu chuẩn áp dụng | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Tích hợp lưới điện thông minh | Giao diện truyền thông IEC 61850 có sẵn; SCADA sẵn sàng |
Bảng 3 - Trạm biến áp hộp kiểu châu Âu: Thông số kỹ thuật chỉ định
Loại của Mỹ (còn được gọi là Trạm biến áp gắn trên tấm đệm hoặc trạm cấp nguồn vòng lặp) được phân biệt bằng cách bố trí bên trong hình tam giác hoặc tuyến tính, với ngăn chuyển mạch MV và các bộ phận đo/phân phối LV có thể tiếp cận tương ứng từ phía trước và hai bên, còn máy biến áp ngâm trong dầu nằm ở khoang trung tâm. Vỏ ngoài thường là tủ thép sơn khổ lớn với cửa có khóa móc, chống giả mạo, được thiết kế để lắp đặt trên mặt đất trên tấm bê tông.
Hình 2 - Trạm biến áp kiểu Mỹ
Loại của Mỹ sử dụng cấu hình chuyển mạch MV đơn giản hơn, tiết kiệm hơn so với loại của Châu Âu. Sự sắp xếp tiêu chuẩn bao gồm:
Cấu hình này mang đến sự kết hợp hấp dẫn giữa tính đơn giản, hiệu quả chi phí và độ tin cậy. Việc không có thiết bị điện tử bảo vệ phức tạp giúp giảm gánh nặng bảo trì và yêu cầu về kỹ năng chuyên môn, khiến thiết bị này rất phù hợp với các ứng dụng ở những khu vực có cơ sở hạ tầng lực lượng lao động kỹ thuật hạn chế.
Máy biến áp trong trạm biến áp kiểu Mỹ luôn là thiết bị ngâm trong dầu, kín (không có chất bảo quản). Thiết kế kín hoàn toàn ngăn hơi ẩm xâm nhập vào dầu, loại bỏ nguyên nhân chính làm suy giảm lớp cách nhiệt. Đặc điểm chính:
Phần LV của trạm biến áp kiểu Mỹ tương đối đơn giản hơn, thường bao gồm cầu dao chính hoặc cầu chì ngắt kết nối, ổ cắm đồng hồ đo năng lượng và các kết nối cho các lộ ra LV. Phân phối LV phức tạp hơn (nhiều bộ cấp nguồn đi, hiệu chỉnh hệ số công suất, giám sát từ xa) có thể được tích hợp nhưng ít phổ biến hơn trong cấu hình tiêu chuẩn.
| tham số | Phạm vi đặc điểm kỹ thuật |
|---|---|
| Công suất định mức | 75 kVA – 2.500 kVA (tiêu chuẩn); 3.750 kVA+ với thiết kế đặc biệt |
| Lớp điện áp MV | 5 kV, 15 kV, 25 kV, 35 kV (Loại ANSI) |
| Điện áp đầu ra LV | 120/240 V (một pha), 208Y/120 V, 480Y/277 V hoặc tùy chỉnh |
| Thiết bị chuyển mạch MV | Bay-O-Net / Cầu chì giới hạn dòng điện + Công tắc ngắt tải |
| Loại máy biến áp | Ngâm trong dầu, kín (ONAN) |
| Bao vây | Thép khổ lớn, sơn tĩnh điện/sơn polyurethane; chống giả mạo |
| Lớp bảo vệ | Tiêu chuẩn NEMA 3R (chống mưa & mưa đá); NEMA 4X tùy chọn |
| Thiết kế mặt trước | Có — đầu nối khuỷu để kết thúc cáp MV cảm ứng an toàn |
| Tiêu chuẩn áp dụng | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Nguồn cấp dữ liệu vòng lặp | Tiêu chuẩn — hai vị trí cáp MV đến (có khả năng cấp vòng lặp) |
Bảng 4 - Trạm biến áp hộp kiểu Mỹ: Thông số kỹ thuật chỉ định
Mặc dù cả hai loại sản phẩm đều đáp ứng mục tiêu cơ bản là phân phối điện nhỏ gọn, đúc sẵn, triết lý thiết kế, khả năng bảo vệ, hồ sơ chi phí vòng đời và môi trường ứng dụng tối ưu của chúng khác nhau đáng kể. Bảng dưới đây cung cấp sự so sánh có cấu trúc để hỗ trợ các quyết định lựa chọn công nghệ.
| Tiêu chí | Loại Châu Âu | Loại Mỹ |
|---|---|---|
| Bảo vệ MV | Bảo vệ CB đầy đủ bằng rơle; khả năng phân biệt lỗi cao | Dựa trên cầu chì; đơn giản hơn, hạn chế chọn lọc vùng lỗi |
| Máy biến áp | Ưu tiên loại khô - an toàn cháy nổ, bảo trì thấp | Ngâm trong dầu - mạnh mẽ, tiết kiệm chi phí, đã được chứng minh |
| Chi phí vốn | Cao hơn (phí bảo hiểm 15–30% so với Mỹ) | Thấp hơn - tiết kiệm cho các dự án có ngân sách hạn chế |
| Lưới điện thông minh đã sẵn sàng | Xuất sắc — IEC 61850, SCADA, điều khiển từ xa | Cơ bản - trí thông minh bản địa hạn chế; có thể nâng cấp |
| An toàn cháy nổ | Tuyệt vời (máy biến áp loại khô, loại cháy F1) | Tốt - thiết kế dầu kín; cần đề phòng cháy nổ |
| BẢO TRÌ | Rất thấp - loại khô không cần bảo dưỡng dầu | Trung bình - theo dõi tình trạng dầu định kỳ |
| Cài đặt | Phức tạp hơn một chút; vận hành chuyên môn | Đơn giản, nhanh chóng — lý tưởng cho việc triển khai phân tán |
| Dung sai quá tải | Tốt (với tùy chọn làm mát không khí cưỡng bức) | Tuyệt vời - khối lượng nhiệt dầu lớn |
| Tiêu chuẩn chính | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Bảng 5 - Trạm biến áp kiểu hộp châu Âu và Mỹ: So sánh toàn diện
Không có loại nào là vượt trội trên toàn cầu. Loại Châu Âu mang lại thông tin bảo vệ tốt hơn, an toàn cháy nổ và khả năng mở rộng lưới điện thông minh với chi phí cao, giúp nó trở nên tối ưu cho môi trường đô thị, thương mại và quy định. Loại của Mỹ mang lại hiệu quả chi phí vượt trội và tính đơn giản trong triển khai cho các khu công nghiệp, lưới điện ngoại ô và các dự án nhạy cảm về ngân sách.
Vỏ bọc là tuyến phòng thủ đầu tiên cho thiết bị điện bên trong và là yếu tố quan trọng đảm bảo độ tin cậy lâu dài. Các trạm biến áp hộp điện Lugao sử dụng hệ thống phân cấp xây dựng sau tùy thuộc vào loại sản phẩm và đặc điểm môi trường:
| Loại vật liệu | Sự miêu tả |
|---|---|
| Thép mạ kẽm nhúng nóng (HDG) | Xây dựng cơ sở cho tất cả các đơn vị tiêu chuẩn. Lớp phủ kẽm mang lại khả năng chống ăn mòn tuyệt vời; phù hợp với môi trường công nghiệp và đô thị nói chung. Lớp kẽm tối thiểu: 85 μm theo ISO 1461. |
| Thép không gỉ 304 / 316L | Được chỉ định cho các ứng dụng ven biển, biển, hóa học hoặc độ ẩm cao. Lớp 316L mang lại khả năng kháng clorua vượt trội. Tiêu chuẩn cho trạm biến áp dự án gió ngoài khơi |
| Vỏ hợp kim nhôm | Tùy chọn nhẹ cho các địa điểm có giới hạn về trọng lượng hoặc hạn chế về hậu cần vận chuyển. Bề mặt anodised cung cấp khả năng chống ăn mòn mà không cần sơn. |
| Hỗn hợp GRP / FRP | Tùy chọn polymer gia cố bằng thủy tinh cho các ứng dụng yêu cầu vỏ không từ tính, không dẫn điện (ví dụ: bộ MRI, môi trường điện tử nhạy cảm). |
Bảo vệ vỏ bọc chống lại các hạt rắn và nước được xác định theo mã IP (IEC 60529). Mức độ bảo vệ tiêu chuẩn và nâng cao của Lugao là:
| Lớp IP | Cấp độ bảo vệ | Ứng dụng điển hình |
|---|---|---|
| IP33D | Bảo vệ chống bụi/mưa (phun 15°) | Tiêu chuẩn lắp đặt ngoài trời, khí hậu chung |
| IP44 | Chống nước bắn từ mọi hướng | Vùng ven biển, vùng nhiệt đới có lượng mưa cao |
| IP54 | Chống bụi + chống văng | Môi trường công nghiệp bụi bặm, khí hậu sa mạc |
| NEMA 3R | Mưa và mưa đá (tiêu chuẩn ANSI/NEMA) | Kiểu Mỹ cho các dự án Bắc Mỹ / ANSI |
Bảng 6 - Các lớp bảo vệ IP/NEMA bao vây do Lugao Power cung cấp
Quản lý nhiệt hiệu quả bên trong vỏ bọc là điều cần thiết để ngăn chặn sự lão hóa sớm của lớp cách nhiệt và đảm bảo hoạt động trong giới hạn nhiệt độ định mức. Trạm biến áp Lugao sử dụng:
Việc tuân thủ các tiêu chuẩn quốc gia và quốc tế hiện hành không phải là tùy chọn - đó là nền tảng của phê duyệt dự án, thỏa thuận kết nối tiện ích, bảo hiểm và bảo vệ trách nhiệm pháp lý lâu dài. Các sản phẩm của Lugao Power được thiết kế, sản xuất và thử nghiệm theo ma trận đầy đủ các tiêu chuẩn áp dụng cho cả sản phẩm kiểu Châu Âu và Châu Mỹ.
| Tiêu chuẩn | Thân hình | Phạm vi |
|---|---|---|
| IEC 62271-202 | IEC | Trạm biến áp đúc sẵn cao áp/hạ áp - tiêu chuẩn thiết kế cơ bản cho kiểu Châu Âu. |
| IEC 60076-11 | IEC | Máy biến áp điện loại khô - hiệu suất cháy, cấp khí hậu/môi trường, cách điện. |
| IEC 62271-1 / -100 / -200 | IEC | Thông số kỹ thuật chung cho thiết bị đóng cắt AC; Bộ ngắt mạch AC; Thiết bị đóng cắt bọc kim loại AC. |
| IEC 61439-1 / -2 | IEC | Cụm thiết bị đóng cắt và điều khiển điện áp thấp - Thiết kế và thử nghiệm tủ phân phối hạ áp. |
| ANSI/IEEE C57.12.26 | IEEE | Yêu cầu đối với máy biến áp phân phối một pha, ngâm trong dầu, lắp trên tấm đệm - Kiểu Mỹ. |
| ANSI/IEEE C57.12.28 | IEEE | Tính toàn vẹn của vỏ thiết bị gắn trên tấm đệm - Hiệu suất cơ học và tính bảo mật của ANSI. |
| GB/T 17467 | SẮC | Tiêu chuẩn Quốc gia Trung Quốc về trạm biến áp đúc sẵn cao áp/hạ áp (tương đương với IEC 62271-202). |
| CE (LVD + EMC) | EU | Bắt buộc đối với các sản phẩm được đưa vào thị trường EU/EEA. Thể hiện sự phù hợp với Chỉ thị Điện áp Thấp và Chỉ thị EMC. |
| CCC (3C) | CNCA | Chứng nhận bắt buộc của Trung Quốc - bắt buộc đối với các sản phẩm điện được quản lý bán tại thị trường nội địa Trung Quốc. |
Bảng 7 - Ma trận tuân thủ tiêu chuẩn: Trạm biến áp hộp điện Lugao
Khi mua sắm cho các dự án quốc tế, hãy luôn nêu rõ các tiêu chuẩn áp dụng trong tài liệu RFQ và yêu cầu chứng chỉ kiểm tra loại có thể kiểm chứng từ phòng thí nghiệm bên thứ ba được công nhận (ví dụ: KEMA, TÜV, SGS, CESI). Lugao Power duy trì các báo cáo thử nghiệm loại hiện tại và tài liệu chứng nhận cho tất cả các dòng sản phẩm tiêu chuẩn và cung cấp các bản sao như một phần của gói tài liệu giao hàng tiêu chuẩn.
Các trạm biến áp kiểu hộp được triển khai trên nhiều ứng dụng rất đa dạng. Các phần sau đây mô tả các phân đoạn ứng dụng chính, kèm theo hướng dẫn cụ thể về lựa chọn loại sản phẩm, các yêu cầu kỹ thuật chính và khả năng liên quan của Lugao cho từng phân đoạn.
Các công ty tiện ích thành phố và phân phối đô thị sử dụng các trạm biến áp dạng hộp để cung cấp quá trình chuyển đổi cuối cùng từ 10–35 kV sang 0,4 kV trong môi trường thành phố, nơi có không gian khan hiếm và các yêu cầu nghiêm ngặt về thẩm mỹ, tiếng ồn và an toàn. Các kịch bản triển khai điển hình bao gồm các khoang ngầm, vị trí ki-ốt trên mặt đất và trong các bãi đỗ xe nhiều tầng hoặc tầng hầm tòa nhà.
Các khu công nghiệp và cơ sở sản xuất lớn yêu cầu cơ sở hạ tầng phân phối điện đáng tin cậy, có thể triển khai nhanh chóng, có khả năng phục vụ các tải đa dạng — truyền động động cơ, sưởi ấm quy trình, khí nén, HVAC — với hệ số tải cao và yêu cầu khắt khe về chất lượng điện.
Các dự án năng lượng gió và năng lượng gió quy mô tiện ích đòi hỏi số lượng lớn các trạm biến áp tăng cường (thường là đầu ra biến tần 0,69 kV đến mạng thu 10/35 kV). Tính kinh tế và tiến độ của các dự án này rất nhạy cảm với chi phí thiết bị và tiến độ lắp đặt - cả hai lĩnh vực mà trạm biến áp hộp đều mang lại lợi thế quyết định so với việc xây dựng trạm biến áp thông thường.
Việc phát triển cơ sở hạ tầng lớn - sân bay, cảng biển, hệ thống tàu điện ngầm/đường sắt, sân vận động, trung tâm dữ liệu và nhà máy xử lý nước - đòi hỏi phải có hệ thống phân phối điện sơ cấp đáng tin cậy với các yêu cầu về tính khả dụng và khả năng bảo trì được xác định rõ ràng. Trạm biến áp hộp đóng vai trò là điểm phân phối chính và trạm biến áp thứ cấp trong mạng lưới phân phối trang web.
Các dự án xây dựng, hoạt động khắc phục thảm họa, sự kiện lớn và triển khai quân sự đều yêu cầu cơ sở hạ tầng phân phối điện di động và có thể triển khai nhanh chóng. Các trạm biến áp hộp gắn trên khung trượt hoặc gắn trên rơ-moóc cung cấp khả năng phân phối đầy đủ với việc chuẩn bị mặt bằng ở mức tối thiểu.
| Bước chân | Hoạt động | Các câu hỏi và cân nhắc chính |
|---|---|---|
| 1 | Xác định tải & công suất | Tổng phụ tải (kVA), hệ số nhu cầu, dự báo tăng trưởng phụ tải trong 15–20 năm? Kích thước để tải 70–80% khi nhu cầu dự kiến cao nhất. |
| 2 | Xác định mức điện áp | Điện áp cung cấp MV có sẵn? Điện áp phân phối LV yêu cầu? Điều chỉnh điện áp (OLTC) có cần thiết để ổn định tải không? |
| 3 | Đánh giá địa điểm và môi trường | Trong nhà hay ngoài trời? Phạm vi nhiệt độ môi trường, độ cao, độ ẩm, mức độ ô nhiễm (muối, bụi, hóa chất)? Hạn chế về không gian? |
| 4 | Chọn loại sản phẩm | Ưu tiên an toàn cháy nổ → Châu Âu (loại khô). Hạn chế ngân sách / bảo vệ đơn giản → Người Mỹ. Lưới điện thông minh / tự động hóa → Châu Âu. |
| 5 | Chỉ định tiêu chuẩn | Xác định các tiêu chuẩn bắt buộc đối với thẩm quyền của dự án. Chỉ định các nhãn hiệu chứng nhận bắt buộc (IEC, ANSI, CE, CCC, v.v.) trong RFQ. |
| 6 | Đánh giá TCO | So sánh tổng chi phí sở hữu: chi phí vốn + tổn thất không tải được vốn hóa + tổn thất tải được vốn hóa + chi phí bảo trì trong suốt thời gian sử dụng. |
Bảng 8 - Khung lựa chọn trạm biến áp hộp sáu bước
| Chọn LOẠI CHÂU ÂU nếu… | Chọn LOẠI MỸ nếu… |
|---|---|
| –Lắp đặt trong nhà, đô thị hoặc gần các tòa nhà có người ở –Quy tắc an toàn phòng cháy cấm thiết bị đổ đầy dầu –Cần tích hợp lưới điện thông minh/SCADA –Sự phân biệt bảo vệ cao được chỉ định –Bảo trì tối thiểu là ưu tiên hàng đầu –Nơi có độ ẩm cao hoặc không khí ăn mòn –Khu vực pháp lý của dự án IEC (Châu Âu, Trung Quốc, Trung Đông, Châu Phi) |
–Ngân sách dự án bị hạn chế –Triển khai nhanh chóng là rất quan trọng –Ứng dụng ngoài trời ở khu công nghiệp, ngoại ô hoặc nông thôn –Khả năng chịu quá tải là quan trọng –Vận hành đơn giản bởi các kỹ thuật viên thương mại tổng hợp –Cấu trúc liên kết mạng MV cấp nguồn vòng lặp được sử dụng –Khu vực pháp lý của dự án ANSI/IEEE (Châu Mỹ, một phần Châu Á) |
Bảng 9 - Hướng dẫn lựa chọn nhanh: Loại Châu Âu và Loại Mỹ
Khi đưa ra Yêu cầu báo giá (RFQ) cho Lugao Power hoặc bất kỳ nhà cung cấp trạm biến áp dạng hộp nào, bạn phải cung cấp hoặc yêu cầu các dữ liệu kỹ thuật sau:
Công ty TNHH Điện lực Lugaolà nhà sản xuất máy biến áp điện và trạm biến áp kiểu hộp chuyên nghiệp có trụ sở tại Trung Quốc, tập trung hoàn toàn vào thiết kế, kỹ thuật và cung cấp thiết bị phân phối điện cho thị trường trong nước và quốc tế. Trọng tâm sản phẩm duy nhất của công ty mang lại khả năng kỹ thuật chuyên sâu và tính nhất quán về chất lượng sản xuất mà các nhà cung cấp thiết bị điện nói chung không thể sao chép được.
Lugao hoạt động với tư cách vừa là đối tác OEM cho các thương hiệu điện quốc tế vừa là nhà cung cấp bán buôn trực tiếp cho các nhà thầu EPC, tiện ích và nhà phát triển công nghiệp trên toàn cầu. Cung cấp trực tiếp tại nhà máy giúp loại bỏ lợi nhuận của nhà phân phối và đảm bảo chất lượng ổn định, khả năng tiếp cận kỹ thuật trực tiếp và hiệu suất giao hàng đáng tin cậy cho khách hàng.
Hình 3 — Cơ sở sản xuất của Công ty TNHH Điện lực Lugao
| Sản phẩm | Các biến thể có sẵn | Phạm vi công suất |
|---|---|---|
| Trạm biến áp kiểu hộp châu Âu | VCB / SF₆ RMU / LBS + Máy biến áp loại khô hoặc dầu | 100 kVA – 6.300 kVA |
| Trạm biến áp hộp kiểu Mỹ | Cầu chì+LBS, cấp vòng lặp, gắn miếng đệm, máy biến áp ngâm trong dầu | 75 kVA – 3.750 kVA+ |
| Máy biến áp phân phối loại khô | Dòng SCB, nhựa đúc, cấp chống cháy F1 | 30 kVA – 10.000 kVA |
| Máy biến áp ngâm dầu | Dòng S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Trạm biến áp tùy chỉnh / OEM | Dịch vụ kỹ thuật đầy đủ, kích thước và xếp hạng tùy chỉnh | Theo đặc điểm kỹ thuật của dự án |
Bảng 10 — Tổng quan về danh mục sản phẩm điện Lugao
| Lợi thế | Sự miêu tả |
|---|---|
| Trọng tâm chuyên ngành | Mọi nguồn lực kỹ thuật, cơ sở thử nghiệm và quy trình sản xuất tại Lugao đều được dành riêng cho các sản phẩm máy biến áp và trạm biến áp. Không pha loãng chuyên môn trên các dòng sản phẩm không liên quan. |
| Tuân thủ đa tiêu chuẩn | Các sản phẩm được chứng nhận theo tiêu chuẩn IEC, ANSI/IEEE, GB, CE và CCC — cho phép triển khai ở hầu hết mọi khu vực pháp lý của dự án trên toàn thế giới mà không cần tái thiết kế. |
| Kỹ thuật tùy chỉnh | Đội ngũ thiết kế nội bộ cung cấp khả năng tùy chỉnh hoàn chỉnh: điện áp không chuẩn, công suất bất thường, vật liệu vỏ đặc biệt, thiết kế khí hậu khắc nghiệt và tích hợp lưới điện thông minh. |
| Định giá trực tiếp tại nhà máy | Việc loại bỏ lợi nhuận của nhà phân phối mang lại lợi thế về chi phí cơ cấu từ 15–25% so với các sản phẩm tương đương được mua qua mạng lưới phân phối. |
| Độ tin cậy đã được chứng minh | Các sản phẩm được thiết kế và xác nhận để hoạt động trong điều kiện đầy tải liên tục, độ ẩm cao, nhiệt độ cao, sương muối và bụi sa mạc. |
| Quan hệ đối tác OEM | Khả năng OEM đầy đủ bao gồm bảng tên tùy chỉnh, tài liệu và bao bì cho khách hàng thương hiệu quốc tế yêu cầu cung cấp nhãn trắng. |
Lugao Power xuất khẩu các trạm biến áp dạng hộp và máy biến áp điện cho các dự án trên khắp Châu Á - Thái Bình Dương, Trung Đông, Châu Phi, Châu Âu và Châu Mỹ. Danh mục tuân thủ đa tiêu chuẩn của công ty và kinh nghiệm về hậu cần quốc tế, chứng từ hải quan và các yêu cầu phê duyệt tiện ích địa phương khiến công ty trở thành đối tác đáng tin cậy để cung cấp cho các dự án xuyên biên giới.
Hoạt động sản xuất và kỹ thuật của Lugao Power được quản lý bởi Hệ thống quản lý chất lượng (QMS) phù hợp với nguyên tắc ISO 9001, bao gồm toàn bộ vòng đời sản phẩm từ thu mua nguyên vật liệu cho đến hỗ trợ giao hàng và sau bán hàng. QMS bao gồm các thủ tục kiểm soát được ghi lại bằng văn bản cho tất cả các quy trình sản xuất quan trọng, đánh giá năng lực của nhà cung cấp, kiểm tra trong quá trình, quản lý sự không phù hợp và bảo trì thiết bị kiểm tra đã hiệu chuẩn.
Mỗi trạm biến áp hộp Lugao đều trải qua chương trình thử nghiệm định kỳ toàn diện trước khi giao hàng, bao gồm:
| Bài kiểm tra | Tiêu chuẩn/Tiêu chí chấp nhận |
|---|---|
| Điện môi MV (Chịu được AC) | IEC 62271-1 / ANSI C37: Áp dụng ở mức cách điện định mức trong 1 phút — không có phóng điện |
| Chịu được tần số nguồn LV | IEC 61439-1: Áp dụng cho mỗi mức cách điện định mức — không có phóng điện bề mặt |
| Kiểm tra định kỳ máy biến áp | IEC 60076-1: Điện trở cuộn dây, tỉ số điện áp, trở kháng ngắn mạch, tổn thất không tải, tổn thất tải |
| Điện trở cách điện | Theo IEC 60076 / IEC 62271 — điện trở đo ở 2.500 V DC; so với đường cơ sở của nhà máy |
| Kiểm tra chức năng rơle bảo vệ | Tất cả các chức năng bảo vệ đã được kiểm tra dựa trên cài đặt phối hợp rơle; thời gian chuyến đi đã được xác minh |
| Kiểm tra chức năng khóa liên động | Tất cả các khóa liên động cơ và điện đã được xác minh để ngăn chặn trình tự chuyển đổi không chính xác |
| Kiểm tra trực quan và kích thước | Tất cả các thành phần, nhãn, dấu cáp và kết nối được xác minh dựa trên bản vẽ đã được phê duyệt |
| Mẫu dầu (đơn vị ngâm trong dầu) | IEC 60296: Độ bền điện môi, độ ẩm và độ axit được kiểm tra và chứng nhận |
Bảng 11 - Chương trình thử nghiệm định kỳ cho trạm biến áp hộp Lugao
Đối với các đơn đặt hàng quan trọng hoặc theo yêu cầu của khách hàng, Lugao Power sắp xếp Kiểm tra nghiệm thu tại nhà máy (FAT) có chứng kiến tại cơ sở của mình. Trong FAT, các kỹ sư hoặc đại lý kiểm tra được chỉ định của khách hàng có thể chứng kiến tất cả các cuộc kiểm tra điện thông thường, xem xét chứng chỉ vật liệu và thành phần, xác minh sự phù hợp về kích thước, kiểm tra tài liệu chất lượng và xác nhận độ chính xác của bảng tên trước khi cho phép vận chuyển. Báo cáo kiểm tra FAT đầy đủ cùng với dữ liệu kiểm tra, hồ sơ hiệu chuẩn và xác nhận của người kiểm tra được cung cấp như một phần của gói tài liệu giao hàng.
