Sách trắng này trình bày phân tích toàn diện về ngành máy biến áp điện toàn cầu, tập trung vào hai loại công nghệ nổi bật: máy biến áp loại khô và máy biến áp ngâm trong dầu. Nó khám phá các nguyên tắc kỹ thuật, phân khúc ứng dụng, khung pháp lý quốc tế, kinh tế vòng đời và động lực của thị trường mới nổi. Tài liệu này cũng nêu bật cách Lugao Power Co., Ltd., một nhà sản xuất chuyên nghiệp có trụ sở tại Trung Quốc, giải quyết các yêu cầu của thị trường hiện đại thông qua kỹ thuật xuất sắc, hệ thống chất lượng nghiêm ngặt và khả năng tùy chỉnh linh hoạt.
Máy biến áp điện là cơ sở hạ tầng nền tảng của lưới điện hiện đại. Khi nhu cầu điện toàn cầu tăng lên do quá trình đô thị hóa, mở rộng công nghiệp và tích hợp các nguồn năng lượng tái tạo, nhu cầu về công nghệ máy biến áp tiên tiến, đáng tin cậy và hiệu quả trở nên quan trọng hơn bao giờ hết. Bài viết này dành cho các kỹ sư, chuyên gia mua sắm, nhà phát triển dự án, nhà đầu tư cơ sở hạ tầng và các nhà hoạch định chính sách năng lượng.
1.1 Định nghĩa và chức năng cốt lõi
A máy biến áp điệnlà thiết bị điện từ có chức năng truyền năng lượng điện giữa hai hoặc nhiều mạch điện thông qua nguyên lý cảm ứng điện từ. Mục đích chính của nó là chuyển đổi năng lượng điện từ cấp điện áp này sang cấp điện áp khác - tăng điện áp để truyền tải điện áp cao đi đường dài hoặc giảm điện áp để phân phối an toàn cho người tiêu dùng công nghiệp, thương mại và dân cư.
Không giống như máy phát điện hoặc động cơ, máy biến áp không có bộ phận chuyển động nào trong chức năng chính của chúng, khiến chúng trở thành thiết bị đáng tin cậy, bền lâu và ít cần bảo trì. Phương trình cơ bản chi phối hoạt động của máy biến áp là:
V1/V2 = N1/N2 = I2/I1
Trong đó V đại diện cho điện áp, N đại diện cho số vòng dây trong cuộn sơ cấp (1) và thứ cấp (2), còn I đại diện cho dòng điện. Mối quan hệ tinh tế này cho phép thiết kế chính xác các tỷ số biến đổi điện áp trên nhiều mức công suất khác nhau.
1.2 Bối cảnh lịch sử
Việc phát minh ra máy biến áp thực tế vào những năm 1880 bởi William Stanley, Nikola Tesla và những người khác là công cụ giúp tạo ra các hệ thống điện xoay chiều (AC). Máy biến áp điện ba pha thương mại đầu tiên được triển khai vào những năm 1890, mở ra khả năng truyền tải điện trên khoảng cách xa ở điện áp cao và dòng điện thấp - giảm đáng kể tổn thất điện trở. Kể từ đó, công nghệ máy biến áp đã phát triển nhờ những tiến bộ khoa học vật liệu, cải tiến cách điện, giám sát kỹ thuật số và tối ưu hóa hiệu quả năng lượng.
1.3 Vai trò trong cơ sở hạ tầng điện hiện đại
Ngày nay, máy biến áp điện là xương sống của mọi hệ thống cung cấp điện. Từ máy biến áp tăng áp máy phát điện lớn (GSU) tại các nhà máy điện đến máy biến áp phân phối phục vụ các khu dân cư, máy biến áp được tìm thấy ở mọi nút của lưới điện. Các trạm biến áp tiện ích thường chứa nhiều máy biến áp điện lớn có công suất hàng chục hoặc hàng trăm megavolt-ampe (MVA).
Các cơ sở công nghiệp, tổ hợp thương mại, trung tâm dữ liệu, hệ thống vận chuyển, nền tảng ngoài khơi và nhà máy năng lượng tái tạo đều phụ thuộc vào các giải pháp máy biến áp đáng tin cậy. Việc lựa chọn loại máy biến áp, công suất, phương pháp làm mát, cấp cách điện và phụ kiện là một quyết định kỹ thuật ảnh hưởng trực tiếp đến độ tin cậy, an toàn, hiệu quả năng lượng và chi phí vận hành lâu dài của lưới điện.
2.1 Quy mô thị trường và quỹ đạo tăng trưởng
Thị trường máy biến áp điện toàn cầu đã chứng tỏ sự tăng trưởng ổn định trong thập kỷ qua và tiếp tục mở rộng. Được thúc đẩy bởi việc thay thế cơ sở hạ tầng lưới điện cũ kỹ, điện khí hóa nhanh chóng ở các nền kinh tế mới nổi, tích hợp năng lượng tái tạo và hiện đại hóa lưới điện thông minh, thị trường đại diện cho một trong những phân khúc có ý nghĩa chiến lược nhất của ngành thiết bị điện.
Các số liệu thị trường chính bao gồm tốc độ tăng trưởng kép hàng năm (CAGR) khoảng 5,5–7% cho đến năm 2030, trong đó Châu Á-Thái Bình Dương đại diện cho thị trường khu vực lớn nhất, chiếm hơn 45% nhu cầu toàn cầu. Trung Quốc vẫn là thị trường quốc gia lớn nhất, vừa là nhà sản xuất vừa là người tiêu dùng máy biến áp điện.
2.2 Trình điều khiển thị trường chính
2.3 Động lực thị trường khu vực
| Vùng đất | Thị phần | Động lực tăng trưởng | Xu hướng chính |
| Châu Á - Thái Bình Dương | ~45% | Đô thị hóa | Lưới điện thông minh |
| Bắc Mỹ | ~20% | Hiện đại hóa lưới điện | thay thế |
| Châu Âu | ~18% | Chuyển đổi năng lượng | Gió ngoài khơi |
| Trung Đông và Châu Phi | ~10% | Điện khí hóa | Đơn vị nhiệt độ cao |
| Mỹ Latinh | ~7% | Đầu tư tiện ích | Khai thác mỏ |
2.4 Bối cảnh cạnh tranh
Thị trường máy biến áp điện toàn cầu được phục vụ bởi sự kết hợp giữa các công ty đa quốc gia lớn và các nhà sản xuất chuyên biệt trong khu vực. Các công ty quốc tế lớn bao gồm ABB (nay là Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric và Eaton. Tuy nhiên, các nhà sản xuất có trụ sở tại Trung Quốc như TBEA, China XD Group, CRRC và các công ty chuyên ngành nhưLugaoCông ty TNHH Điện Lựcđã giành được thị phần quốc tế đáng kể thông qua giá cả cạnh tranh, giao hàng nhanh chóng và cải thiện tiêu chuẩn chất lượng.
Các nhà sản xuất có trụ sở tại Trung Quốc hiện cung cấp một phần đáng kể nhu cầu máy biến áp toàn cầu, đặc biệt là trên khắp Đông Nam Á, Trung Đông, Châu Phi và Châu Mỹ Latinh. Các nhà sản xuất Trung Quốc đang ngày càng đáp ứng được các chứng nhận quốc tế bao gồm các tiêu chuẩn IEC, CE và ANSI/IEEE, cho phép tiếp cận thị trường toàn cầu rộng rãi hơn.
3.1 Thiết kế lõi từ

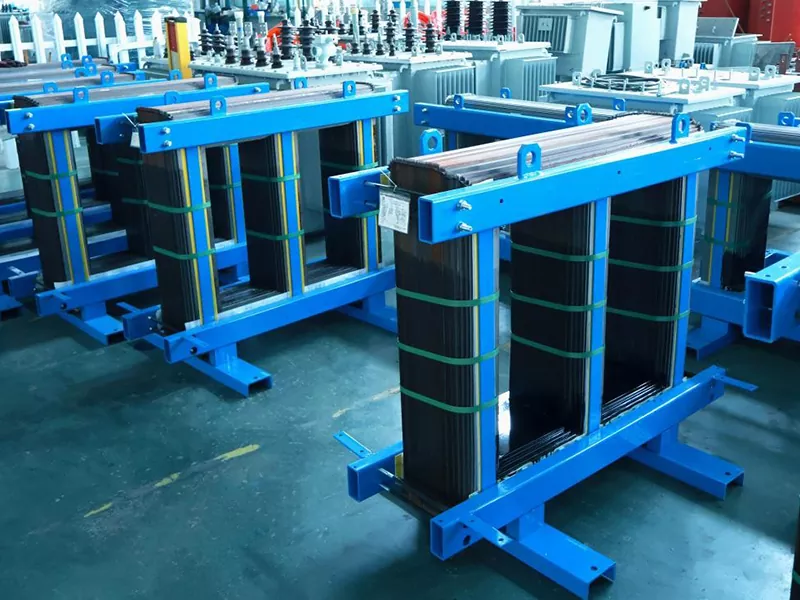

Lõi từ là thành phần trung tâm của bất kỳ máy biến áp điện nào. Nó cung cấp một đường dẫn có độ trở kháng thấp cho từ thông liên kết cuộn dây sơ cấp và thứ cấp. Thiết kế lõi tác động trực tiếp đến tổn thất không tải (tổn hao sắt), dòng điện kích thích, tiếng ồn âm thanh và độ ổn định cơ học.
Các lõi máy biến áp hiện đại được chế tạo từ các lớp thép silic định hướng dạng hạt (CRGO) cán nguội, được cắt và xếp chồng lên nhau một cách chính xác để giảm thiểu tổn thất do dòng điện xoáy. Các thiết kế tiên tiến có thể sử dụng hợp kim thép vô định hình, có độ trễ và tổn thất dòng điện xoáy thấp hơn đáng kể, đặc biệt có lợi trong các máy biến áp phân phối nơi tổn thất không tải tích lũy liên tục qua nhiều thập kỷ hoạt động.
3.2 Thiết kế cuộn dây và hệ thống cách điện
Các cuộn dây được làm từ dây dẫn bằng đồng hoặc nhôm không chứa oxy, được tạo thành các cuộn dây được quấn chính xác để đạt được tỷ số vòng dây, mật độ dòng điện và trở kháng cần thiết. Cuộn dây điện áp cao thường sử dụng cấu hình cuộn dây lớp hoặc cuộn đĩa, trong khi cuộn dây điện áp thấp thường sử dụng cấu trúc lá hoặc xoắn ốc.
Hệ thống cách điện khác nhau tùy theo loại máy biến áp. Máy biến áp ngâm trong dầu dựa vào giấy thấm dầu (giấy kraft hoặc giấy nâng cấp nhiệt) làm vật liệu cách nhiệt rắn chính, được bổ sung bởi các tấm chắn ép và dầu khoáng vừa là chất làm mát vừa là chất điện môi. Máy biến áp loại khô sử dụng nhựa đúc (epoxy) hoặc hệ thống cách điện gia cố bằng sợi thủy tinh vết thương hở, mang lại khả năng chống ẩm, bụi và ô nhiễm tuyệt vời mà không cần chất điện môi lỏng.
3.3 Làm mát và quản lý nhiệt
Quản lý nhiệt là một trong những khía cạnh quan trọng nhất của thiết kế máy biến áp. Nhiệt độ quá cao làm tăng tốc độ lão hóa cách điện, tăng tổn thất và cuối cùng làm giảm tuổi thọ máy biến áp. Máy biến áp được phân loại theo phương pháp làm mát bằng cách sử dụng ký hiệu ONAN/ONAF/OFAF tiêu chuẩn cho loại dầu và ký hiệu AN/AF cho máy loại khô.
| Mã làm mát | Sự miêu tả |
| ONAN | Dầu tự nhiên Không khí tự nhiên |
| ONAF | Dầu tự nhiên Không khí cưỡng bức |
| OFAF | Dầu cưỡng bức không khí cưỡng bức |
| MỘT | Không khí tự nhiên |
| AF | không quân cưỡng bức |
3.4 Khả năng chịu đựng ngắn mạch
Máy biến áp điện phải tồn tại trước lực điện từ cực lớn được tạo ra trong các sự kiện ngắn mạch trong mạng điện được kết nối. Dòng ngắn mạch dự kiến có thể đạt tới 20–25 lần dòng định mức, tạo ra lực tỉ lệ với bình phương dòng điện. Thiết kế cơ khí chắc chắn - bao gồm cuộn dây giằng, điều khiển hình học cuộn dây chặt chẽ và kỹ thuật khung kết cấu - là điều cần thiết để đảm bảo khả năng chịu đựng.
Thử nghiệm ngắn mạch theo tiêu chuẩn IEC 60076-5 hoặc IEEE C57.12 xác nhận tính toàn vẹn về cơ và nhiệt của máy biến áp trong điều kiện lỗi. Thử nghiệm này thể hiện một trong những yêu cầu khắt khe nhất về trình độ chuyên môn trong ngành thiết bị điện.
Máy biến áp loại khô sử dụng vật liệu cách điện không khí và rắn - chủ yếu là nhựa epoxy hoặc hệ thống gia cố bằng sợi thủy tinh - thay vì chất điện môi lỏng. Các cuộn dây được đúc bằng nhựa epoxy (nhựa đúc khô loại hoặc CRT) hoặc được quấn bằng dây dẫn bọc sợi thủy tinh và được tẩm áp suất chân không (VPI) bằng nhựa hoặc vecni. Máy biến áp loại khô bằng nhựa đúc, biến thể hiện đại phổ biến nhất, bọc kín hoàn toàn các cuộn dây trong hỗn hợp nhựa epoxy và chất độn khoáng, thường là trong điều kiện đúc chân không để loại bỏ các khoảng trống. Kết quả là tạo ra một hệ thống cách nhiệt chắc chắn, kín, tự dập tắt, không cần chất làm mát bằng chất lỏng và có khả năng chống cháy vốn có.
Máy biến áp loại khô là lựa chọn ưu tiên ở những nơi gần con người hoặc các công trình nhạy cảm khiến việc vận hành không dùng dầu được ưu tiên. Các lĩnh vực ứng dụng chính bao gồm các trạm biến áp đô thị trong các tòa nhà thương mại và văn phòng, bệnh viện và cơ sở chăm sóc sức khỏe, khu phức hợp khách sạn và khách sạn, nhà ga và hệ thống tàu điện ngầm, nhà máy sản xuất có yêu cầu phòng sạch, trung tâm dữ liệu và cơ sở viễn thông, trạm chuyển đổi năng lượng tái tạo và hệ thống điện tàu biển.
Thông số kỹ thuật chính: Máy biến áp loại khô Lugao
Lugao Power Co., Ltd. sản xuất máy biến áp loại khô ở dạng nhựa đúc (CRT) và cấu hình tẩm áp suất chân không (VPI). Xếp hạng tiêu chuẩn bao gồm 25 kVA đến 16.000 kVA, với điện áp sơ cấp lên tới 35 kV. Sản phẩm tuân thủ các tiêu chuẩn IEC 60076-11, GB/T 10228, CE và CCC. Các lớp vỏ tùy chỉnh, bộ thay đổi vòi, hệ thống giám sát nhiệt độ và nâng cấp làm mát không khí cưỡng bức đều có sẵn.

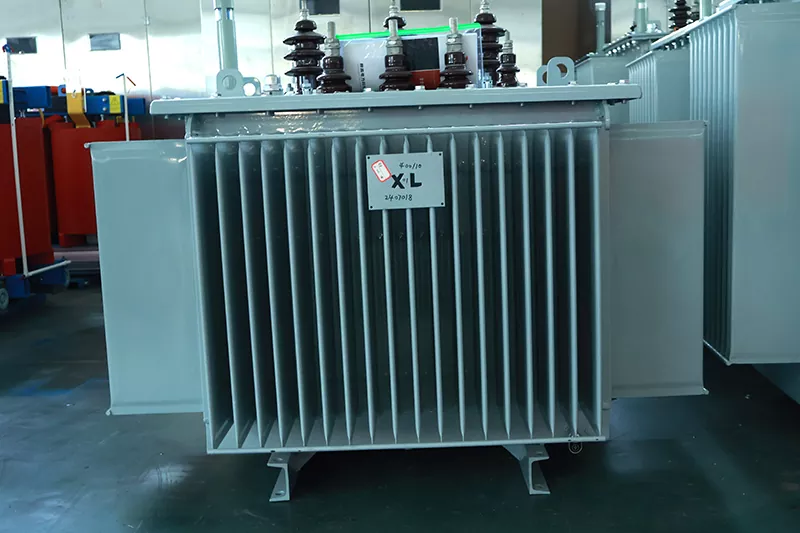

Máy biến áp điện ngâm trong dầu sử dụng dầu biến thế khoáng (hoặc chất lỏng điện môi thay thế như este tổng hợp hoặc dầu este tự nhiên) làm chất cách điện chính và chất làm mát chính. Bộ phận hoạt động của máy biến áp - bao gồm lõi và cuộn dây - được ngâm hoàn toàn trong chất điện môi này trong một thùng thép kín. Nhiệt sinh ra do tổn thất trong lõi và cuộn dây được dẫn vào dầu và sau đó tiêu tán ra không khí xung quanh thông qua các dàn tản nhiệt, thành bể dạng sóng hoặc ống làm mát.
Sự kết hợp giữa truyền nhiệt hiệu quả cao từ dầu và các đặc tính cách điện và cách điện vượt trội của dầu khoáng cho phép máy biến áp ngâm trong dầu đạt được mật độ công suất rất cao, khiến chúng trở thành công nghệ được lựa chọn cho các ứng dụng công suất cao và lắp đặt ngoài trời ở các cấp điện áp từ phân phối (11–33 kV) đến điện áp cực cao (750 kV trở lên).
Nhận thức về môi trường ngày càng tăng đã thúc đẩy sự quan tâm đến chất lỏng điện môi chống cháy và phân hủy sinh học cho máy biến áp ngâm trong dầu. Chất lỏng este tự nhiên có nguồn gốc từ dầu thực vật có khả năng phân hủy sinh học vượt quá 95% và điểm cháy cao hơn đáng kể (trên 300°C so với khoảng 145°C đối với dầu khoáng). Chất lỏng este tổng hợp mang lại lợi ích tương tự với hiệu suất ở phạm vi nhiệt độ rộng hơn. Những chất lỏng này ngày càng được chỉ định cho các máy biến áp gần các vị trí nhạy cảm về mặt sinh thái, bên trong các tòa nhà hoặc ở những khu vực có nguy cơ cháy cao.
Máy biến áp ngâm dầuthống trị các trạm biến áp tiện ích ngoài trời, điểm kết nối điện áp cao, nguồn cấp điện công nghiệp, hoạt động khai thác, cơ sở dầu khí, nhà máy thủy điện và nhiệt điện, trạm thu năng lượng tái tạo và trạm chuyển đổi dòng điện cao áp (HVDC). Sự kết hợp giữa hiệu suất cao, khả năng quá tải và chi phí cạnh tranh ở mức công suất lớn khiến chúng trở thành tiêu chuẩn toàn cầu cho cơ sở hạ tầng điện quy mô tiện ích.
Thông số kỹ thuật chính: Máy biến áp ngâm dầu Lugao
Công ty TNHH Điện lực Lugao sản xuất máy biến áp ngâm dầu từ 10 kVA đến 50 MVA với điện áp sơ cấp từ 3,3 kV đến 110 kV. Các sản phẩm bao gồm các thiết bị hiệu suất tiêu chuẩn dòng S11 và S13, cũng như các biến thể lõi vô định hình tổn thất thấp. Tất cả các thiết bị đều đáp ứng tiêu chuẩn IEC 60076, GB 1094 và các tiêu chuẩn quốc tế do khách hàng chỉ định. Các tùy chọn bao gồm OLTC, DETC, tích hợp rơle bảo vệ, rơle khí, bộ theo dõi nhiệt độ và cấu hình bình chứa tùy chỉnh.
| tham số | Loại khô (CRT) | Ngâm dầu | Yếu tố quyết định |
| Điện áp tối đa | Lên đến 36 kV | Lên đến 1100 kV | Điện cao thế: Dầu thắng |
| Xếp hạng tối đa | Lên tới ~20 MVA | Lên tới 1.500 MVA | Công suất lớn: Dầu thắng |
| An toàn cháy nổ | Xuất sắc (F1/F0) | Yêu cầu ngăn chặn | Trong nhà: Thắng khô |
| BẢO TRÌ | Rất thấp | Trung bình (kiểm tra dầu) | Dễ: Thắng khô khan |
| Chi phí mỗi MVA | Cao hơn | Thấp hơn | Ngân sách: Dầu thắng |
| Rủi ro môi trường | Không có | Khả năng tràn dầu | Eco: Thắng khô |
| Độ ồn | 55–70 dB(A) | 45–60 dB(A) | Vùng yên tĩnh: Dầu thắng |
| Công suất quá tải | Giới hạn | Xuất sắc | Đỉnh: Dầu thắng |
| Chống ẩm | Tuyệt vời (đã niêm phong) | Tốt (bể kín) | Độ ẩm: Khô thắng |
| Tốc độ cài đặt | Nhanh chóng (không đổ dầu) | Chậm hơn (đổ dầu) | Tốc độ: Chiến thắng khô khan |
Các tiêu chuẩn về máy biến áp xác định các yêu cầu về hiệu suất, an toàn và thử nghiệm tối thiểu mà sản phẩm phải đáp ứng để được coi là phù hợp cho các ứng dụng năng lượng điện. Việc tuân thủ các tiêu chuẩn quốc tế được công nhận là điều kiện tiên quyết để phê duyệt dự án, kết nối lưới điện, cấp vốn và xuất khẩu sang các thị trường được quản lý. Nó cũng cung cấp cho người mua sự đảm bảo về chất lượng ổn định và khả năng tương thích với các thiết bị hạ nguồn.
Ngoài việc tuân thủ tiêu chuẩn thiết kế, máy biến áp dành cho các thị trường cụ thể cần có chứng nhận sản phẩm từ các tổ chức được công nhận. Đánh dấu CE là bắt buộc đối với thiết bị đi vào Khu vực Kinh tế Châu Âu, thể hiện sự tuân thủ Chỉ thị về Điện áp thấp và Chỉ thị về Tương thích Điện từ. CCC (Chứng nhận bắt buộc của Trung Quốc) là bắt buộc đối với thiết bị được bán ở Trung Quốc. Thử nghiệm của bên thứ ba do Phòng thí nghiệm KEMA, TUV, UL hoặc CSA thực hiện có thể được yêu cầu theo thông số kỹ thuật cụ thể của dự án hoặc bởi khách hàng cuối có yêu cầu đảm bảo nâng cao.
Tình trạng tuân thủ Lugao
Lugao Power Co., Ltd. thiết kế và sản xuất tất cả các sản phẩm tuân thủ dòng IEC 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 và Tiêu chuẩn Anh. Sản phẩm có chứng nhận CE và CCC. Quản lý chất lượng nhà máy được chứng nhận đạt tiêu chuẩn ISO 9001:2015. Kỹ thuật tùy chỉnh cho các tiêu chuẩn ANSI, BS hoặc AS/NZS có sẵn theo yêu cầu cho các dự án xuất khẩu.
Sản xuất máy biến áp đẳng cấp thế giới đòi hỏi quản lý chất lượng nghiêm ngặt ở mọi giai đoạn sản xuất. Từ khâu kiểm tra nguyên liệu đầu vào đến khâu kiểm tra nghiệm thu cuối cùng tại nhà máy, hệ thống chất lượng có kỷ luật là sự đảm bảo đáng tin cậy duy nhất cho hiệu suất đồng nhất tại hiện trường. Các nhà sản xuất hàng đầu triển khai hệ thống quản lý chất lượng được chứng nhận ISO 9001, được bổ sung bằng kế hoạch chất lượng theo quy trình cụ thể, kiểm soát quy trình thống kê (SPC) trên các thông số quan trọng và khả năng truy xuất nguồn gốc đầy đủ của vật liệu và kết quả thử nghiệm.
Chất lượng của máy biến áp cuối cùng phản ánh chất lượng của nguyên liệu thô. Các vật liệu đầu vào chính phải được kiểm tra kiểm soát chất lượng đầu vào (IQC) bao gồm các lớp thép silicon (được đo độ dày, độ thấm từ và tổn thất lõi), dây dẫn bằng đồng hoặc nhôm (đã được xác minh về độ tinh khiết, kích thước và độ dẫn điện), hệ thống nhựa epoxy và chất làm cứng cho thiết kế CRT (độ nhớt, thời gian tạo gel và tính chất cơ học), giấy cách điện và tấm ép (độ bền điện môi, độ ẩm và dung sai kích thước) và dầu khoáng biến áp (độ bền điện môi, độ ẩm, độ axit và phân tích khí hòa tan để ngâm trong dầu). đơn vị).
| Kiểm tra định kỳ | Mục đích |
| Đo tỷ lệ | Xác minh độ chính xác của tỷ lệ lượt so với thông số kỹ thuật của bảng tên |
| Kiểm tra độ lệch pha và nhóm vectơ | Xác nhận kết nối cuộn dây và phân cực |
| Đo điện áp trở kháng và tổn thất tải | Xác nhận trở kháng rò rỉ và tổn thất đồng ở dòng điện định mức |
| Đo tổn hao không tải và dòng không tải | Xác nhận tổn thất lõi và dòng từ hóa ở điện áp định mức |
| Thử nghiệm chịu được điện áp ứng dụng | Kiểm tra tính toàn vẹn cách điện của cuộn dây với đất và giữa các cuộn dây |
| Thử nghiệm chịu được điện áp cảm ứng | Kiểm tra khả năng cách điện bên trong dưới điện áp tần số cao |
| Đo điện trở cách điện | Kiểm tra tình trạng cách nhiệt tổng thể và độ nhạy ẩm |
Tổn thất máy biến áp, tuy nhỏ về mặt tỷ lệ phần trăm (thường là 0,5–1,5% công suất định mức), nhưng lại tích lũy thành tổng số rất lớn trên cơ sở lắp đặt toàn cầu. Các ước tính cho thấy tổn thất máy biến áp chiếm khoảng 1–2% tổng sản lượng điện toàn cầu - tương đương hàng trăm tỷ kilowatt giờ mỗi năm. Đối với một máy biến áp riêng lẻ có tuổi thọ sử dụng từ 25–40 năm, thậm chí chỉ cần giảm 10% tổn thất cũng sẽ tiết kiệm được chi phí năng lượng đáng kể trong suốt vòng đời.
Các cơ quan quản lý ở Liên minh Châu Âu (Chỉ thị về thiết kế sinh thái), Hoa Kỳ (tiêu chuẩn hiệu quả của DOE) và ngày càng nhiều ở châu Á đã thiết lập các tiêu chuẩn hiệu suất tối thiểu bắt buộc cho máy biến áp điện và phân phối. Các quy định này ngày càng được thắt chặt, tạo ra yêu cầu thương mại buộc các nhà sản xuất và người mua phải ưu tiên các thiết kế ít tổn thất.
Tổn thất máy biến áp bao gồm hai loại chính. Tổn hao không tải (còn gọi là tổn hao sắt hoặc tổn hao lõi) xảy ra bất cứ khi nào máy biến áp được cấp điện, không phụ thuộc vào mức tải. Chúng được gây ra bởi hiện tượng trễ và dòng điện xoáy trong lõi từ và được giảm thiểu thông qua thép silicon định hướng dạng hạt chất lượng cao, khắc laze chính xác trên các lớp mỏng, kỹ thuật lắp ráp lõi từng bước và trong các thiết kế cao cấp, việc sử dụng hợp kim thép vô định hình (giúp giảm 70–80% tổn thất không tải so với thép CRGO thông thường).
Tổn hao khi tải (còn gọi là tổn hao đồng hoặc tổn hao ngắn mạch) tỷ lệ với bình phương dòng điện tải và phát sinh do điện trở nóng trong cuộn dây. Chúng được giảm thiểu thông qua hình dạng cuộn dây được tối ưu hóa, dây dẫn có điện trở thấp hơn và kỹ thuật chuyển vị tiên tiến để quản lý tổn thất tản lạc và tổn thất xoáy trong cuộn dây khi có tải.
Giá mua ban đầu của máy biến áp điện chỉ chiếm một phần trong tổng chi phí vòng đời của nó. Các nhóm mua sắm chỉ tập trung vào rủi ro về giá mua đã đánh giá thấp gánh nặng kinh tế thực sự của việc sở hữu máy biến áp. Phân tích tổng chi phí sở hữu (TCO) nghiêm ngặt xem xét tất cả các chi phí từ thông số kỹ thuật và mua sắm cho đến lắp đặt, vận hành, bảo trì và cuối cùng là ngừng hoạt động.
| Thành phần TCO | Cân nhắc |
| Giá mua | Chi phí thiết bị, thử nghiệm nghiệm thu tại nhà máy, tài liệu và đóng gói |
| Vận tải và hậu cần | Vận chuyển quốc tế, thuế hải quan, vận tải nội địa và bảo hiểm |
| Cài đặt và vận hành | Chuẩn bị mặt bằng, công trình dân dụng, đấu nối cáp, đổ dầu (đơn vị dầu) và dịch vụ vận hành thử |
| Chi phí tổn thất không tải (vốn hóa) | Được đánh giá bằng phương pháp tổn thất vốn hóa: A × Tổn thất không tải (kW) trong suốt tuổi thọ thiết kế với chi phí năng lượng cục bộ |
| Chi phí tổn thất tải (viết hoa) | B × Tổn thất tải (kW) ở tải định mức, được chiết khấu theo tuổi thọ thiết kế |
| Chi phí bảo trì | Kiểm tra và thay thế dầu (bộ phận dầu), bảo trì gioăng, bảo trì hệ thống làm mát và bảo dưỡng bộ thay vòi |
| Giám sát và bảo vệ | Hệ thống giám sát kỹ thuật số, bảo vệ rơle, tích hợp SCADA |
| Ngừng hoạt động và xử lý | Xử lý hoặc tái chế dầu (bộ phận dầu), tái chế lõi máy biến áp và cuộn dây |
Ngành điện thường đánh giá các gói thầu máy biến áp bằng phương pháp tổn thất vốn hóa, còn được gọi là phương pháp hệ số A&B. Tổng chi phí đánh giá được tính như sau:
TEC = Giá mua + (A × P0) + (B × Pk)
Trong đó P0 là tổn thất không tải (kW), Pk là tổn thất tải ở dòng điện định mức (kW), A là chi phí vốn hóa của tổn thất không tải ($/kW, phản ánh hoạt động 24/7) và B là chi phí vốn hóa của tổn thất tải ($/kW, phản ánh chu kỳ nhiệm vụ và hệ số tải). Sử dụng khuôn khổ này, một máy biến áp có vẻ rẻ hơn theo mệnh giá có thể tỏ ra đắt hơn trong suốt vòng đời của nó do tổn thất năng lượng cao hơn.
Máy biến áp tăng cường máy phát điện (GSU) chuyển đổi điện áp đầu ra của máy phát điện (thường là 11–22 kV) thành các mức điện áp truyền tải (110 kV, 220 kV, 500 kV hoặc cao hơn) để vận chuyển điện số lượng lớn đi đường dài. Những máy biến áp này là một trong những thiết bị điện lớn nhất và quan trọng nhất trong hệ thống điện, với công suất thường từ 100 MVA đến hơn 1.000 MVA. Máy biến áp tự động kết nối các cấp điện áp khác nhau của mạng truyền tải, cung cấp khả năng quản lý dòng điện linh hoạt.
Công nghiệp nặng là một trong những môi trường ứng dụng máy biến áp đòi hỏi khắt khe nhất. Các nhà máy thép, nhà máy luyện nhôm, nhà máy xi măng, cơ sở xử lý hóa chất và hoạt động khai thác mỏ đòi hỏi máy biến áp có khả năng chịu được hàm lượng sóng hài cao, dao động tải thường xuyên và các điều kiện môi trường đầy thách thức bao gồm nhiệt độ cao, bụi, độ rung và môi trường ăn mòn. Máy biến áp công nghiệp thường được thiết kế theo yêu cầu với các phương pháp xử lý cách điện đặc biệt, tăng cường khả năng chịu ngắn mạch và lọc sóng hài.
Sự phát triển bùng nổ của sản xuất quang điện mặt trời và năng lượng gió đã tạo ra các yêu cầu ứng dụng máy biến áp mới. Các nhà máy năng lượng mặt trời yêu cầu máy biến áp biến tần hoặc máy biến áp tăng cường cấp chuỗi chuyển đổi đầu ra biến tần DC thành điện áp trung bình để thu thập. Máy biến áp tuabin gió, được đặt bên trong vỏ tuabin hoặc ở chân đế, phải chịu được rung động cơ học, chu kỳ nhiệt và đặc tính tải hài hòa của quá trình tạo gió.
Các trang trại gió ngoài khơi có những yêu cầu đặc biệt khắt khe, với các máy biến áp gắn trên bệ tiếp xúc với không khí nước mặn, khả năng tiếp cận bảo trì hạn chế và không gian hạn chế. Cả loại khô (dành cho lắp đặt vỏ bọc) và thiết bị ngâm trong dầu chuyên dụng (dành cho trạm biến áp ngoài khơi) đều được triển khai trong những môi trường đầy thách thức này.
Các tòa tháp văn phòng cao tầng, trung tâm mua sắm, khách sạn, bệnh viện, trường đại học và trung tâm dữ liệu dựa vào máy biến áp loại khô điện áp trung bình để giảm điện áp cung cấp tiện ích xuống mức điện áp có thể sử dụng của tòa nhà (380/220V ở hầu hết các nơi trên thế giới). Các đặc tính an toàn cháy nổ, yêu cầu bảo trì thấp và kích thước nhỏ gọn của máy biến áp loại khô bằng nhựa đúc khiến chúng trở thành lựa chọn ưu việt cho các ứng dụng này.
Lugao Power Co., Ltd. là nhà sản xuất và cung cấp máy biến áp điện chuyên nghiệp có trụ sở tại Trung Quốc, tập trung chuyên môn vào thiết kế, kỹ thuật và sản xuất máy biến áp điện loại khô và ngâm trong dầu. Được thành lập với sứ mệnh cung cấp các giải pháp điện chất lượng cao, đáng tin cậy cho thị trường trong nước và quốc tế, Lugao đã tạo dựng được danh tiếng dựa trên độ chính xác kỹ thuật, kỷ luật sản xuất và dịch vụ lấy khách hàng làm trung tâm.
Không giống như các tập đoàn thiết bị điện đa dạng, sự tập trung độc quyền của Lugao vào máy biến áp điện mang lại chuyên môn kỹ thuật sâu sắc, cải tiến quy trình liên tục và sự chú ý kỹ thuật không phân chia trong danh mục sản phẩm của mình. Chuyên môn hóa này chuyển trực tiếp thành chất lượng sản phẩm, kiến thức ứng dụng và hỗ trợ khách hàng nhanh chóng.
| Danh mục sản phẩm | Sự miêu tả |
| Máy biến áp nhựa đúc loại khô | Thiết kế nhựa đúc (CRT), 25 kVA đến 16.000 kVA, lên đến 35 kV sơ cấp, tuân thủ IEC 60076-11 / GB/T 10228 |
| Máy biến áp VPI loại khô | Thiết kế vết thương hở, tẩm áp suất chân không cho các ứng dụng trong nhà thông gió |
| Máy biến áp phân phối ngâm dầu | 10 kVA đến 10 MVA, 3,3 kV đến 35 kV, dòng S11/S13 tiêu chuẩn, tùy chọn lõi vô định hình tổn thất thấp |
| Máy biến áp điện ngâm dầu | Lên đến 50 MVA, cấp 110 kV, dành cho trạm biến áp và ứng dụng điện công nghiệp |
| Máy biến áp tùy chỉnh & đặc biệt | Các cấu hình dành cho nhiệm vụ khai thác mỏ, cấp hàng hải, môi trường nhiệt độ cao, khả năng chống sóng hài hoặc các cấu hình chuyên dụng khác |
Cơ sở sản xuất của Lugao được trang bị các dây chuyền sản xuất chuyên dụng cho cả sản xuất máy biến áp loại khô và loại ngâm trong dầu, bao gồm máy cuộn dây, thiết bị cắt và xếp lõi, lò đúc và xử lý nhựa, hệ thống xử lý dầu và nạp chân không cũng như phòng thử nghiệm điện toàn diện. Việc sản xuất nội bộ các tấm lõi, cuộn dây và cụm bình chứa đảm bảo kiểm soát chất lượng đầy đủ và đáp ứng nhanh chóng các yêu cầu tùy chỉnh.
Hệ thống quản lý chất lượng của Lugao được chứng nhận theo tiêu chuẩn ISO 9001:2015, bao gồm các quy trình thiết kế, mua sắm, sản xuất, thử nghiệm và dịch vụ sau bán hàng. Công ty duy trì một phòng thử nghiệm được trang bị đầy đủ có khả năng thực hiện tất cả các thử nghiệm thông thường và thử nghiệm điển hình theo yêu cầu của loạt tiêu chuẩn IEC 60076 và GB. Dữ liệu thử nghiệm được ghi lại bằng kỹ thuật số và có thể truy nguyên theo số sê-ri máy biến áp riêng lẻ, hỗ trợ tài liệu sản phẩm đầy đủ cho các yêu cầu xuất khẩu và vận hành dự án.
Máy biến áp Lugao đã được cung cấp cho các dự án trên khắp Đông Nam Á, Trung Đông, Châu Phi, Đông Âu và Châu Mỹ Latinh. Kinh nghiệm dự án quốc tế bao gồm các trạm thu gom năng lượng tái tạo, hệ thống điện của cơ sở công nghiệp, chương trình điện khí hóa cơ sở hạ tầng và lắp đặt MV/LV của tòa nhà thương mại. Khả năng xuất khẩu của Lugao bao gồm việc tuân thủ các tiêu chuẩn quốc tế do khách hàng quy định, sự kiểm tra của bên thứ ba và các gói tài liệu xuất khẩu đầy đủ.
Máy biến áp danh mục tiêu chuẩn đáp ứng phần lớn các yêu cầu ứng dụng phổ biến. Tuy nhiên, một tỷ lệ đáng kể các dự án công nghiệp, cơ sở hạ tầng và sản xuất điện yêu cầu máy biến áp khác với thông số kỹ thuật trong danh mục. Đội ngũ kỹ thuật nội bộ của Lugao hỗ trợ tùy chỉnh đầy đủ tất cả các thông số chính, bao gồm công suất định mức (kVA/MVA), tỷ số điện áp, nhóm vectơ, điện áp trở kháng, cấp cách điện, phương pháp làm mát, xếp hạng IP vỏ, giám sát nhiệt độ, loại bộ đổi vòi (DETC/OLTC) và kích thước vật lý.
Máy biến áp xuất khẩu và cung cấp cho dự án được cung cấp kèm theo gói tài liệu toàn diện bao gồm chứng chỉ kiểm tra (thường xuyên và loại), bản vẽ kích thước, hướng dẫn lắp đặt và bảo trì, lịch trình tấm thông số, hồ sơ kiểm tra chất lượng, chứng chỉ vật liệu cho các bộ phận chính và chứng chỉ tuân thủ (CE, CCChoặc chứng nhận của bên thứ ba do khách hàng chỉ định).
Lugao vận hành mô hình cung cấp trực tiếp tại nhà máy, loại bỏ lợi nhuận trung gian và cho phép định giá cạnh tranh cùng với việc tiếp cận trực tiếp các chức năng kỹ thuật, sản xuất và chất lượng. Khách hàng được hưởng lợi từ việc liên lạc trực tiếp với các nhóm kỹ thuật và sản xuất, cập nhật tiến độ sản xuất minh bạch và khả năng tác động đến việc lập kế hoạch sản xuất cho các dự án nhạy cảm về thời gian.
Thời gian sản xuất sản phẩm tiêu chuẩn dao động từ 4 đến 12 tuần tùy thuộc vào xếp hạng, độ phức tạp và khối lượng sản xuất hiện tại. Máy biến áp được thiết kế theo yêu cầu với thông số kỹ thuật không chuẩn thường cần 10–18 tuần từ khi đặt hàng đến khi giao hàng. Lugao duy trì chương trình dự trữ đệm để xếp hạng tiêu chuẩn khối lượng lớn, cho phép giao hàng nhanh chóng cho các yêu cầu khẩn cấp.
Tất cả các máy biến áp Lugao đều được đóng gói để vận chuyển quốc tế, có thùng gỗ, gói hút ẩm, bộ điều áp nitơ cho các thiết bị ngâm trong dầu trong quá trình vận chuyển và nhãn chỉ báo tác động. Các lựa chọn vận chuyển bao gồm vận tải đường biển nguyên container (FCL), gom hàng lẻ (LCL) và vận tải hàng không cho các lô hàng nhỏ khẩn cấp. Lugao duy trì mối quan hệ với các nhà giao nhận vận tải có kinh nghiệm trên các tuyến xuất khẩu lớn.
Cam kết của Lugao còn mở rộng ra ngoài việc cung cấp sản phẩm. Hỗ trợ kỹ thuật luôn sẵn sàng trong suốt giai đoạn lắp đặt và vận hành, với hướng dẫn kỹ thuật về lắp đặt máy biến áp, kiểm tra đổ dầu và vận hành thử, khuyến nghị cài đặt rơle bảo vệ và phân tích khí hòa tan ban đầu (DGA) cho các thiết bị ngâm trong dầu. Phạm vi bảo hành và tính sẵn có của phụ tùng thay thế là một phần của gói cung cấp tiêu chuẩn.
Việc tích hợp các cảm biến kỹ thuật số, giao diện truyền thông và phân tích dữ liệu vào máy biến áp điện thể hiện sự phát triển cơ bản trong quản lý tài sản lưới điện. Máy biến áp thông minh được trang bị chức năng giám sát liên tục nhiệt độ dầu, nhiệt độ cuộn dây, mức khí hòa tan, hoạt động phóng điện cục bộ, thông số chất lượng dầu và dòng tải. Dữ liệu được truyền đến nền tảng quản lý tài sản thông qua giao thức IEC 61850 hoặc IoT, cho phép các thuật toán bảo trì dự đoán xác định các lỗi đang phát triển hàng tuần hoặc hàng tháng trước khi xảy ra lỗi. Giám sát kỹ thuật số giúp giảm đáng kể nguy cơ hỏng hóc không mong muốn, kéo dài tuổi thọ máy biến áp bằng cách ngăn chặn các sự kiện quá tải hoặc quá căng và tối ưu hóa khoảng thời gian bảo trì. Thị trường máy biến áp đang chứng kiến việc áp dụng nhanh chóng giám sát thông minh, đặc biệt đối với các tài sản lưới điện quan trọng và các đội tàu nơi việc giám sát từ xa tập trung có thể thay thế việc kiểm tra thủ công thường xuyên.
Cách điện máy biến áp thông thường - giấy kraft tẩm dầu và dầu khoáng - có mức nhiệt độ liên tục tối đa là 98°C (điểm nóng). Giấy được nâng cấp nhiệt sẽ tăng nhiệt độ này lên khoảng 110°C, trong khi hệ thống cách nhiệt bằng polyamit (aramid) có thể hoạt động ở nhiệt độ 140°C hoặc cao hơn. Hệ thống cách nhiệt ở nhiệt độ cao cho phép máy biến áp được tải ở mức cao hơn đối với kích thước vật lý nhất định, giảm chi phí vốn trên mỗi MVA hoặc vận hành ở nhiệt độ giảm cho cùng mức định mức, kéo dài đáng kể tuổi thọ cách điện.
Hợp kim kim loại vô định hình, được tạo ra bằng cách làm nguội nhanh thép nóng chảy, thể hiện cấu trúc nguyên tử rối loạn làm giảm đáng kể tổn thất từ tính so với thép silicon định hướng dạng hạt thông thường. Máy biến áp phân phối lõi vô định hình đạt được tổn thất không tải thấp hơn 70–80% so với thiết kế thông thường, mang lại lợi ích hấp dẫn về hiệu quả năng lượng. Do chênh lệch chi phí giữa lõi vô định hình và lõi thông thường ngày càng thu hẹp cũng như các quy định về hiệu suất năng lượng được thắt chặt, máy biến áp lõi vô định hình đang giành được thị phần trong các ứng dụng phân phối trên toàn thế giới.
Các chương trình nghiên cứu và phát triển tại các trường đại học, phòng thí nghiệm quốc gia và các nhà sản xuất hàng đầu đang thúc đẩy khái niệm máy biến áp trạng thái rắn (SST), thay thế máy biến áp từ tần số thấp thông thường bằng giai đoạn chuyển đổi điện tử công suất tần số cao. SST cung cấp khả năng cách ly điện, dòng điện hai chiều, chuyển đổi tần số và điện áp có thể điều khiển cũng như bù công suất phản kháng trong một thiết bị. Mặc dù chưa được triển khai thương mại ở quy mô tiện ích, SST đang thu hút sự quan tâm nghiên cứu mạnh mẽ cho các ứng dụng bao gồm lưới điện siêu nhỏ LVDC, sạc xe điện và kết nối lưới AC/DC linh hoạt.
Ngành công nghiệp năng lượng gió ngoài khơi đang thúc đẩy nhu cầu về máy biến áp có khả năng hoạt động trong môi trường biển khắc nghiệt, bao gồm khả năng chống phun muối, dấu chân nhỏ gọn để lắp vỏ bọc và bệ, tăng cường khả năng chống địa chấn và trong một số thiết kế ý tưởng, hoạt động hoàn toàn dưới biển ở độ sâu trên 1.000 mét. Công nghệ máy biến áp dưới biển là một lĩnh vực phát triển năng động, được thúc đẩy bởi điện khí hóa xử lý dầu khí nước sâu và năng lượng gió ngoài khơi.
Máy biến áp điện là một công nghệ không thể thiếu làm nền tảng cho nền văn minh điện hiện đại. Độ tin cậy, hiệu quả và tuổi thọ của chúng ảnh hưởng trực tiếp đến tính kinh tế và tính bền vững của các hệ thống điện trên toàn thế giới. Sự lựa chọn giữa công nghệ loại khô và công nghệ ngâm trong dầu không phải là nhị phân mà phụ thuộc vào ngữ cảnh, được hướng dẫn bởi cấp điện áp, định mức công suất, môi trường lắp đặt, yêu cầu an toàn cháy nổ, triết lý bảo trì và mục tiêu chi phí vòng đời. Thị trường máy biến áp điện toàn cầu tiếp tục mở rộng, được thúc đẩy bởi sự tích hợp năng lượng tái tạo, đô thị hóa, tăng trưởng công nghiệp và hiện đại hóa lưới điện. Các nhà sản xuất có trụ sở tại Trung Quốc, bao gồm các công ty chuyên môn như Lugao Power Co., Ltd., đóng vai trò ngày càng quan trọng trong việc đáp ứng nhu cầu này, cung cấp các sản phẩm tuân thủ tiêu chuẩn quốc tế với mức giá cạnh tranh cùng với mức độ cải tiến về kỹ thuật và đảm bảo chất lượng.
Đối với các nhóm mua sắm đánh giá các nhà cung cấp máy biến áp, Lugao Power Co., Ltd. đưa ra một đề xuất hấp dẫn: tập trung độc quyền vào máy biến áp điện, năng lực kỹ thuật chuyên sâu trên cả dòng sản phẩm loại khô và loại ngâm trong dầu, tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, cung cấp trực tiếp tại nhà máy với tài liệu chất lượng minh bạch và hồ sơ theo dõi về việc giao dự án quốc tế thành công. Sự kết hợp giữa năng lực kỹ thuật, cam kết chất lượng và giá cả cạnh tranh khiến Lugao trở thành đối tác mạnh mẽ cho các dự án thuộc nhiều ngành và khu vực địa lý.
